Procom Combiner Filter

Procom 0-3 GHz 30dB Dämpfungsglied mit N-Anschluss 25W (PRO-ATT-30-25-3-N) Das Procom PRO-ATT-30-25-3-N ist ein hochwertiges HF-Dämpfungsglied mit 30 dB Dämpfung für den professionellen Funkeinsatz.Details & technische DatenProcom 30dB Dämpfungsglied, 25WFrequenzbereich: 0-3 GHzmit N-BuchseWerkscode: PRO-ATT-30-25-3-N

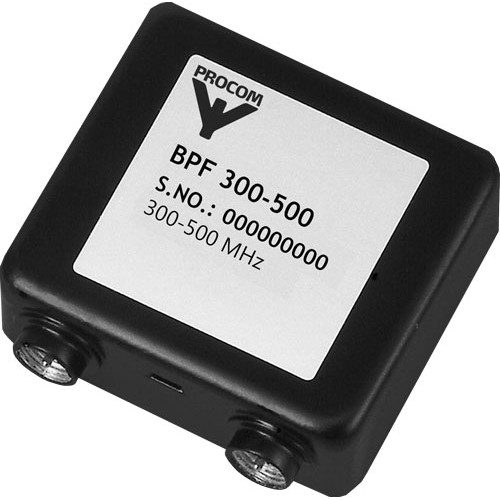

Procom BPF 300-500 Der Procom BPF 300-500 ist ein kompakter LC-Bandpassfilter, der das gesamte 300–500-MHz-Band durchlässt.Details & technische DatenFiltertyp: LC BandpassfilterFrequenzbereich: 300–500 MHzMax. Eingangsleistung: 35 WEinfügedämpfung: ≤ 1,0 dB (typ. ≤ 0,7 dB)Impedanz: 50 ΩAnschluss: FME(m)

Multi-band Power-Tapper 88 - 5850 MHz Der Procom Multi-band Power-Tapper für den Frequenzbereich 88–5850 MHz ist ein breitbandiges passives HF-Bauelement zum Abgreifen eines Teils der Signalleistung aus einem HF-Übertragungsweg.Details & technische DatenExtrem breitbandige Abdeckung: 88 – 5850 MHzPassives HF-Bauelement (kein Stromversorgungsbedarf)Signalüberwachung und LeistungsauskopplungEinsatz in Multi-Band-DAS-Systemen und BreitbandanlagenKompakte Bauform

Procom 2m-Band 4-kreisige Duplexweiche (DPF2/4H) Das Procom DPF2/4H ist ein professioneller Duplexfilter, der den simultanen Sende- und Empfangsbetrieb auf einer gemeinsamen Antenne ermöglicht.Details & technische DatenProcom 4-kreisige 2m-Band DuplexweicheFrequenzbereich: 152-175 MHzMaximale Eingangsleistung: 50WDuplexabstand 4-10 MHzmit UHF-Buchsen, andere Anschlüsse auf Anfrage lieferbarWerkscode: DPF2/4H

Procom Diplexer (DIPX500/800) Das Procom DIPX500/800 ist eine professionelle HF-Komponente für den Einsatz in Funkanlagen und Basisstationen.Details & technische DatenProcom Diplexer, kleine AusführungFrequenzbereiche: Low: 0-500 MHzHigh: 800-1300 MHzEntkopplung: Low/High-Port > 45dBMaximale Leistung: 35W3x MFME-SteckerWerkscode: DIPX 500/800

Procom Mini-Duplexer (MPX 70/6H-9/13-N) Der Procom MPX 70/6H-9/13-N ist ein passiver Mini-Duplexer (Weiche) zur gleichzeitigen Nutzung einer einzigen Antenne für zwei verschiedene Frequenzbereiche im UHF/VHF-Bereich.Details & technische DatenPassiver Mini-Duplexer / Diplexer (Weiche) für UHF/VHF-FrequenzbereicheBaureihe 70/6H – Variante H (High)Anschlüsse: N-Buchse (50 Ω)Geringe Einfügedämpfung, hohe Isolation zwischen den PortsKompakte Bauform für Fahrzeug- und Festinstallationen

Procom Richtkoppler 10dB (ADC-10-WBS-LP-NF-CC) Der Procom ADC-10-WBS-LP-NF-CC ist ein präziser HF-Richtkoppler für die professionelle Messtechnik und Signalüberwachung.Details & technische DatenAmphenol-Richtkoppler sind für eine optimale Leistung zwischen 380 und 2700 MHz ausgelegt.Mit einem PIM bei -153 dBc und der Schutzart IP 65 eignen sie sich ideal für Innen- und Außenumgebungen.Es stehen Standardkopplungswerte von 3, 6, 10, 15, 20 und 30 dB zur Verfügung.Steckerkonfigurationen von N-Buchse.

Procom DC-Block Gleichspannungsfilter 50-1300 MHz Der Procom Procom DC-Block Gleichspannungsfilter 50-1300 MHz ist ein professioneller HF-Filter für den Einsatz in Funksende- und Empfangsanlagen.Details & technische DatenProcom DC-Block 50-1300MHzfiltert Gleichspannung raus

Procom TETRA ELW Koppler (PRO-ISO-PHY-TETRA-ELW-S) Der Procom PRO-ISO-PHY-TETRA-ELW-S ist ein professioneller HF-Isolator, der Reflexionen vom Sender fernhält und so den Senderverstärker vor Rückreflexionen schützt.Details & technische DatenTETRA TMO Funkgerätekoppler zur ETSI-konformen Zusammenschaltung von 2 TMO Funkgeräten und 1 DMO Funkgerät auf eine gemeinsame Antenne.Neue Technologie zur Reduzierung der Einfügedämpfung.Durch Einsatz hochwertiger Systemkomponenten wird eine netzkonforme gegenseitige Entkopplung erreicht.Effektive Unterdrückung des TETRA Seitenbandrauschens zur Sicherstellung des Parallelbetriebs in schwach versorgten Gebieten.Die hochwertige Filtertechnik ermöglicht einen sicheren Parallelbetrieb und eine hohe Empfangsbereitschaft bei schwankenden Netzpegeln von GAN 4 bis GAN 0.Eingebautes Hochpassfilter zur Bedämpfung von Störungen, die durch Großsignale und Oberwellen von analogen 4m und 2m Band Funkgeräten entstehen.Äußerst kleine Abmessungen - für ortsfesten und mobilen Einsatz geeignet. Vibration - und Schock getestet nach EN-60068 **.

Procom Duplexfilter (DPF 2/6 L-8/10-N) Das Procom DPF 2/6 L-8/10-N ist ein professioneller Duplexfilter, der den simultanen Sende- und Empfangsbetrieb auf einer gemeinsamen Antenne ermöglicht.Details & technische DatenDer DPF 2/6… ist ein Duplexfilter mit 6 Hohlräumen für Duplex-Funktelefone.Dieser Duplexer wird in einer Low-Band-Version vom Typ DPF 2/6 L, abstimmbar im Bereich von 138 bis 156 MHz, und in einer High-Band-Version vom Typ DPF 2/6 H, abstimmbar im Bereich von 152 bis 175 MHz, geliefert. Diese Modelle werden wiederum in 3 Untermodellen geliefert, die jeweils für die Arbeit mit einem bestimmten Duplexabstand vorgesehen sind. Siehe „Bestellinformationen“ unten.Die Modelle DPF 2/6… sind in erster Linie für Geräte gedacht, bei denen Tx und Rx auf einzelnen Frequenzen arbeiten, können aber auch, allerdings mit etwas reduzierter Datenmenge, dort eingesetzt werden, wo Tx und Rx auf mehreren Kanälen, also innerhalb einer bestimmten Frequenz, arbeiten Portbandbreite. Im letzten Fall empfiehlt sich eine Werksabstimmung.Aufgrund der Verwendung von temperaturkompensierten Spiralresonatoren mit hohem Q hat der Filter sehr kleine physikalische Abmessungen.Das Gehäuse besteht aus stranggepresstem Aluminium, das Chassis aus passiviertem Stahl und in den starren Koaxialkabeln und in den Anschlüssen wurde eine Teflonisolierung eingesetzt.Der Filter ist mit schwarzem Vinyl beschichtet, um Korrosion zu verhindern.

Procom 820-960 MHz koaxialer Tiefpassfilter (LPZ 960) Der Procom LPZ 960 ist ein hochwertiger Tiefpassfilter für professionelle Funkanwendungen.Details & technische DatenLässt alle Signale im oder unterhalb des 900-MHz-Bands durch.Lehnt Signale oberhalb dieses Bereichs ab.Absolutes Sperrband von 1640 MHz bis 6 GHzDämpfung im Sperrbereich besser als 60 dB.Einfügungsdämpfung im Durchlassbereich weniger als 0,4 dB.Mit Halterungen für die Schalttafelmontage ausgestattet.

Procom Repeater-Koppler für 2 Repeater 70cm Band (340-400 MHz) Der Procom 340-400 MHz ist ein professioneller HF-Koppler für die Signalverteilung und -überwachung in Funkanlagen.Details & technische Datenzum Zusammenschalten von mehreren Repeatern auf eine gemeinsame Antennefür 2,3 oder 4 Repeaterfür beliebig kleine Kanalabständeserienmäßig in 19" Rack-Montageäußerst kompakt nur 3 HöheneinheitenVersionen für 2m oder 70cm Band erhätlicheingebauter aktiver Empfängerverteiler zum Ausgleich von Verteilerdämpfungeingebautes Bandpassfilter für den EmpfangszweigPRO-COM450-HDAR-2/l

Procom Repeater-Koppler für 3 Repeater 170cm Band (406-470 MHz) Der Procom 406-470 MHz ist ein professioneller HF-Koppler für die Signalverteilung und -überwachung in Funkanlagen.Details & technische Datenzum Zusammenschalten von mehreren Repeatern auf eine gemeinsame Antennefür 2,3 oder 4 Repeaterfür beliebig kleine Kanalabständeserienmäßig in 19" Rack-Montageäußerst kompakt nur 3 HöheneinheitenVersionen für 2m oder 70cm Band erhätlicheingebauter aktiver Empfängerverteiler zum Ausgleich von Verteilerdämpfungeingebautes Bandpassfilter für den EmpfangszweigPRO-COM450-HDAR-3/h

Procom 4m Band 3 Kanal Hybrid Ringkoppler (PRO-PHY85-3) Der Procom PRO-PHY85-3 ist ein Hybrid-Ringkoppler (3-dB-Koppler) für die gleichmäßige Leistungsaufteilung in professionellen Funkanlagen.Details & technische DatenProcom 3-Kanal Hybridkoppler für das 4m-BandFrequenzbereich: 68-88 MHz je nach VarianteMaximale Eingangsleistung: 75W je Kanal(maximal 150W mit größerem Absorber)Absorber: 60Wmit N-BuchsenWerkscode: PRO-PHY85-3

Procom 0-3 GHz 6dB Dämpfungsglied mit N-Anschluss 2W (PRO-ATT-6-2-3-N) Das Procom PRO-ATT-6-2-3-N ist ein hochwertiges HF-Dämpfungsglied mit 6 dB Dämpfung für den professionellen Funkeinsatz.Details & technische DatenDiese 2-W-Serie umfasst 3 dB, 6 dB, 10 dB, 20 dB und 30 dB Dämpfungsglieder.Diese Serie von Dämpfungsgliedern hat ein sehr niedriges VSWR und eine sehr geringe Dämpfungsflachheit und eignet sich besonders für den Einsatz mit:Koaxiale ÜbertragungsleitungenLeistungsmonitoreWattmeterKoaxiale ÜbertragungsleitungenLeistungsmonitoreWattmeter

Procom Kabelsatz für MPX 70/6-N u. MPX 2/6-NDetails & technische DatenFür zukünftige Lösungen Integration eines Duplexfilters mit Repeater.Wird unmontiert und ohne Filter geliefert (separat zu bestellen).Das 19-Zoll-Duplexer-Montageset mit den Procom-Duplexfiltern MPX 2/6..., MPX 70/6..., DPF 2/6... und DPF 70/6 lässt sich einfach in ein Rack einbauen.Das Montageset ist eine Einheit (1 HE) hoch und mit beiden Typen von Procom-Duplexfiltern kompatibel, einem für MPX-Filter und einem für DPF-Filter.

ADC-15-WBS-LP-NF-CC Richtkoppler 15dB Der Procom ADC-15-WBS-LP-NF-CC Richtkoppler 15dB ist ein präziser HF-Richtkoppler für die professionelle Messtechnik und Signalüberwachung.Details & technische DatenAmphenol-Richtkoppler sind für eine optimale Leistung zwischen 380 und 2700 MHz ausgelegt.Mit einem PIM bei -153 dBc und der Schutzart IP 65 eignen sie sich ideal für Innen- und Außenumgebungen.Es stehen Standardkopplungswerte von 3, 6, 10, 15, 20 und 30 dB zur Verfügung.Steckerkonfigurationen von N-Buchse.

Procom Mini-Duplexer (MPX 70/6H-13/16-N) Das Procom MPX 70/6H-13/16-N ist eine professionelle HF-Komponente für den Einsatz in Funkanlagen und Basisstationen.Details & technische DatenDer MPX 70/6… ist ein miniaturisierter Duplexfilter mit 6 Resonatoren für Duplex-Funktelefone. Dieser kompakte „Miniplexer“ erfüllt die Forderung nach einem modernen, platzsparenden Hochleistungsfiltertyp.Der Duplexer wird in einer Low-Band-Version geliefert: MPX 70/6 L, abstimmbar im Bereich von 406 bis 440 MHz, und in einer High-Band-Version: MPX 70/6 H, abstimmbar im Bereich von 430 bis 470 MHz. Auch diese Modelle werden je nach erforderlichem Duplexabstand in 4 verschiedenen Ausführungen geliefert. Siehe auch „Bestellinformationen“ unten.Die MPX 70/6…-Modelle sind in erster Linie für Geräte gedacht, bei denen Tx und Rx auf einzelnen Frequenzen arbeiten, sie können aber auch, allerdings mit etwas reduzierter Datenmenge, dort verwendet werden, bei denen Tx und Rx auf mehreren Kanälen, also innerhalb einer bestimmten Frequenz, arbeiten Portbandbreite. Im letzten Fall empfiehlt sich eine Werksabstimmung.Die Miniaturisierung des Filters wurde durch den Einsatz spezieller temperaturkompensierter Spiralresonatoren mit hohem Q erreicht.Das Gehäuse besteht aus stranggepresstem Aluminium, das Chassis aus Stahl, und in den starren Koaxialkabeln und in den Anschlüssen wurde eine Teflonisolierung eingesetzt.MPX 70/6... ist mit schwarzem Vinyl beschichtet, um Korrosion zu verhindern.

Procom 0-3 GHz 10dB Dämpfungsglied mit N-Anschluss 25W (PRO-ATT-10-25-3-N) Das Procom PRO-ATT-10-25-3-N ist ein hochwertiges HF-Dämpfungsglied mit 10 dB Dämpfung für den professionellen Funkeinsatz.Details & technische DatenDiese Serie umfasst 3 dB, 6 dB, 10 dB, 20 dB und 30 dB Dämpfungsglieder.Diese Serie von Dämpfungsgliedern hat ein sehr niedriges VSWR und eine sehr geringe Dämpfungsflachheit und eignet sich besonders für den Einsatz mit:Koaxiale ÜbertragungsleitungenLeistungsmonitoreWattmeterDie Dämpfungsglieder sind schwarz eloxiert.Koaxiale ÜbertragungsleitungenLeistungsmonitoreWattmeter

Procom Diplexer (DIPX 240/330) Das Procom DIPX 240/330 ist eine professionelle HF-Komponente für den Einsatz in Funkanlagen und Basisstationen.Details & technische DatenDiplexer zur Zusammenlegung bzw. Aufteilung der beiden Bereiche 0 - 240 MHz und 330 - 1300 MHz.Hervorragende Breitbandabdeckung – für viele Anwendungen nutzbar.Extrem kleine Abmessungen.FME-Anschlüsse an allen Endgeräten.Zwei Montagemöglichkeiten verfügbar:Doppelklebepad für schnelle Installation.Montagehalterungen mit ø3,2-mm-Löchern zur Schraubmontage.Diplexer zur Zusammenlegung bzw. Aufteilung der beiden Bereiche 0 - 240 MHz und 330 - 1300 MHz.Hervorragende Breitbandabdeckung – für viele Anwendungen nutzbar.Extrem kleine Abmessungen.FME-Anschlüsse an allen Endgeräten.Zwei Montagemöglichkeiten verfügbar:Doppelklebepad für schnelle Installation.Montagehalterungen mit ø3,2-mm-Löchern zur Schraubmontage.Doppelklebepad für schnelle Installation.Montagehalterungen mit ø3,2-mm-Löchern zur Schraubmontage.

Procom Miniaturkoppler PHY-TETRA-2-FME-J (400 - 430 MHz) Der Procom 400 - 430 MHz ist ein professioneller HF-Koppler für die Signalverteilung und -überwachung in Funkanlagen.Details & technische DatenCombiner zur Kopplung zweier mobiler TETRA-Transceiver an einer gemeinsamen Antenne.Werksseitig auf 380 - 410 MHz oder 400 - 430 MHz eingestellt.Kompakte Abmessungen – besonders geeignet für mobile Anwendungen.FME-Anschlüsse zum direkten Anschluss von FME-Kabeln ohne zusätzlichen Adapter.Für den Parallelbetrieb von zwei Funkgeräten (Transceivern) bei denen größtmögliche Entkopplung (Isolation) erforderlich ist.Integriertes SWR-Anpassungsnetzwerk zur Optimierung der Isolation im Frequenzbereich von 380 – 410 MHz oder 400 – 430 MHz. Über das Anpassungsnetzwerk kann das effektive SWR der Antenne optimiert und damit die Isolation zwischen den Ports des Combiners deutlich verbessert werden.Hohe Isolation erreichbar: Bis zu 60 dB (Abhängig vom SWR der angeschlossenen Antenne).Die Anpassung des SWR-Einstellnetzwerkes erfolgt über eingebaute Drehkondensatoren.Max. TETRA-Sendeleistung 2 x 10 W.Auch als Gleichstromteiler für max. 20 W.Sehr geringe Welligkeit über den gesamten Frequenzbereich.

Procom 2m Band 2 Kanal Hybrid Ringkoppler (PRO-PHY150-2) Der Procom PRO-PHY150-2 ist ein Hybrid-Ringkoppler (3-dB-Koppler) für die gleichmäßige Leistungsaufteilung in professionellen Funkanlagen.Details & technische DatenKombination von zwei Sendern oder Empfängern auf derselben Antenne.Bessere Ausnutzung einer guten Antennenposition.Zwei Antennen am selben Sender oder Empfänger.Kombination zweier Signalgeneratoren.Die einzige Kombinationsoption mit sehr kleinem Tx-Tx-Frequenzabstand.30-W-Last im Lieferumfang enthalten (andere Lasten oder keine Last als Option).

ADC-30-WBS-LP-NF-CC Richtkoppler 30dB Der Procom ADC-30-WBS-LP-NF-CC Richtkoppler 30dB ist ein präziser HF-Richtkoppler für die professionelle Messtechnik und Signalüberwachung.Details & technische DatenAmphenol-Richtkoppler sind für eine optimale Leistung zwischen 380 und 2700 MHz ausgelegt.Mit einem PIM bei -153 dBc und der Schutzart IP 65 eignen sie sich ideal für Innen- und Außenumgebungen.Es stehen Standardkopplungswerte von 3, 6, 10, 15, 20 und 30 dB zur Verfügung.Steckerkonfigurationen von N-Buchse.

Procom 2m-Band 6-kreisige Duplexweiche mit Helixresonatoren für BOS optimiertDetails & technische DatenDer DPF 2/6-HX-150 ist ein leistungsstarker Mobil- oder Basisstations-Duplexer mit sechs Kavitäten für das 136-175-MHz-Band.Dieser Filtertyp verwendet sechs große 40 x 40 mm große Hohlräume, die alle mit 3,5 mm versilberten Spiralresonatoren mit einem Durchmesser von 19 mm ausgestattet sind.Die Verwendung großer Hohlräume und Resonatoren bedeutet einen höheren Q, was zu kleineren Duplexabständen mit geringerem Verlust führt.Die größeren Abmessungen erweitern die Nennleistung auf 100 W Dauerleistung.Der DPF 2/6-HX-150 ist für Einkanalgeräte konzipiert, kann jedoch mit leicht reduzierter Spezifikation breitbandig angepasst werden, um den Einsatz von Mehrkanalgeräten zu ermöglichen.Die Hohlräume bestehen aus stranggepresstem Aluminium, das Chassis aus passiviertem Stahl. Alle Koaxialkabel sind vom halbstarren Typ und in allen Anschlüssen und Kabeln wurde Teflon verwendet.Der Filter ist mit schwarzem Vinyl beschichtet, um Korrosion zu verhindern.Bitte geben Sie bei der Bestellung die Frequenzen für Tx und Rx an, da alle Filter individuell gefertigt werden.
