Details
Klare Installation für begrenzten Platz am Steuerstand

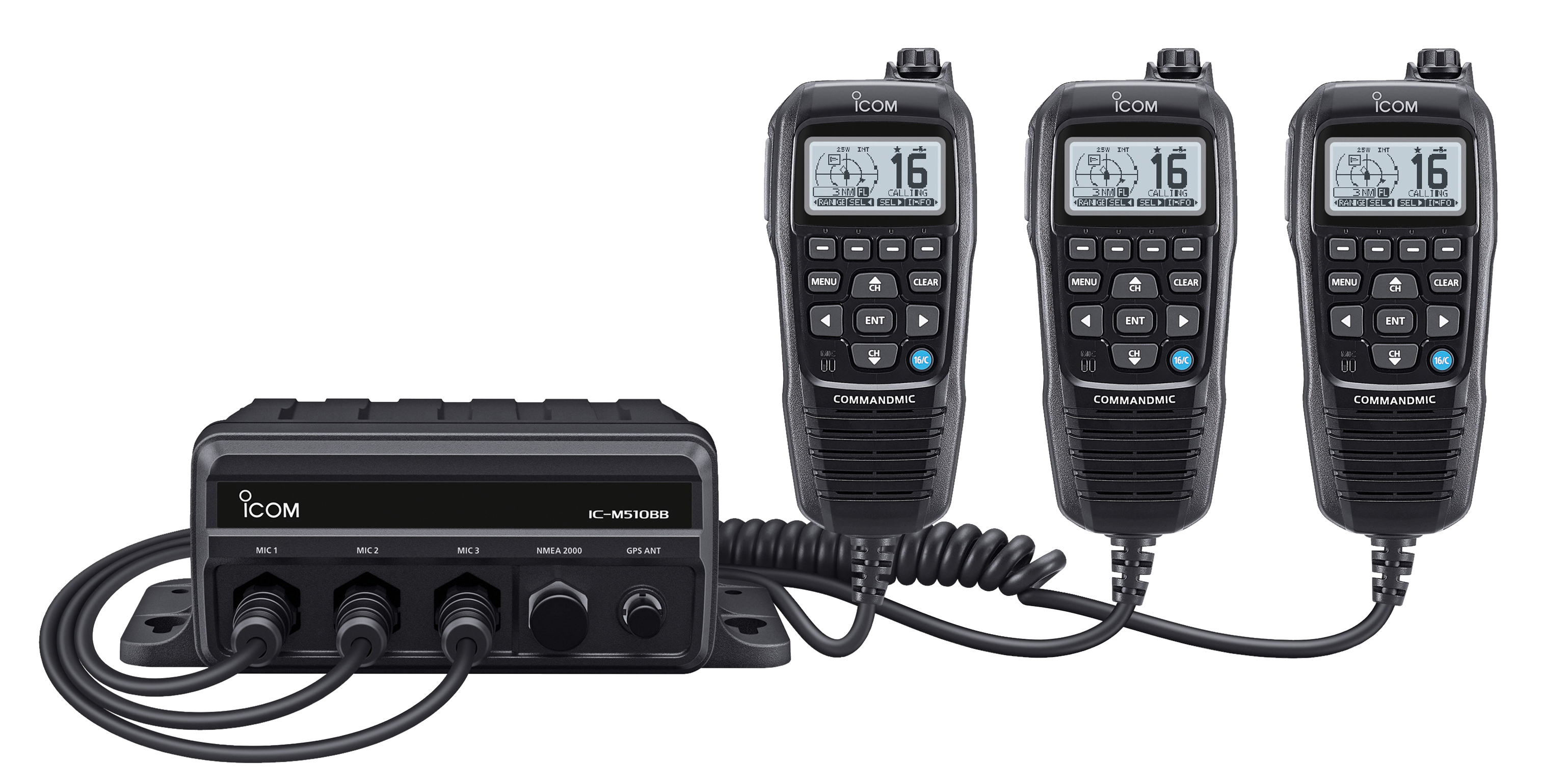

Das IC-M510BB besteht aus einer mehrteiligen CommandMic™-
und Blackbox-Konfiguration. Alle Bedienvorgänge, einschließlich DSC, können
über das CommandMic™ HM-195GB vorgenommen werden und die HF-Einheit kann an
einem nicht einsehbaren Ort in bis zu 18,3 m Entfernung vom CommandMic™
installiert werden.
* Zwei optionale OPC-1541-Kabel sind für die Installation in
18,3 m Entfernung erforderlich.
Bis zu drei Stationen an Bord installieren, UKW-Funk an
Ihren Wunschpositionen verfügbar
Mit dem IC-M510BB sind bis zu drei CommandMic™-Stationen
verfügbar, die Zugriff auf die UKW-Funk- und Intercom-Funktionen bieten. Bei
Verwendung der Intercom-Funktion können Sie zwischen einem Einzelruf oder einem
All-Call wählen.
NMEA 2000™ und NMEA 0183-HS ermöglichen die Datenintegration
auf Ihrem Boot
Das NMEA 2000™-Netzwerk bietet
Plug-and-Play-Datenkommunikation für die Verbindung mit anderen Schiffsgeräten,
wie z. B. einem MFD (Multi-Funktions-Display). Das Funkgerät kann GNSS
(GPS)-Position, AIS, DSC-Ruf und Funkkanal an andere Geräte senden.
Integrierter AIS-Empfänger überwacht die Bewegungen anderer
Schiffe
Der integrierte AIS-Empfänger hilft Ihnen, Schiffe zu
finden, die auf Ihr Boot zusteuern und gibt Ihnen eine Warnung zur Vermeidung
von Kollisionen. Sie können über die AIS-Bildschirme einen individuellen
DSC-Anruf an ein ausgewähltes Schiff tätigen.
DSC-Fernsteuerschnittstelle für PC-Konsolensoftware (EN 300
338-8-kompatibel)
Das IC-M510BB verfügt über einen speziellen
DSC-Fernsteueranschluss (kompatibel mit EN 300 338-8), der den Anschluss an
eine PC-Konsolensoftware oder ein externes Gerät ermöglicht. So können Sie die
Steuerung der Notfallkommunikation zentralisieren.
Zwei-Minuten-Sprachaufzeichnungsfunktion für die Wiedergabe
des letzten Anrufs
Die Sprachaufzeichnungsfunktion für den letzten Anruf
speichert automatisch bis zu zwei Minuten eines eingehenden Anrufs. So
verpassen Sie keine eingehenden Nachrichten mehr.
Aktive Geräuschunterdrückung – Sie müssen nicht in Ihr
Mikrofon schreien
Die aktive Geräuschunterdrückung entfernt digital
Hintergrundgeräusche sowohl aus dem Sende- als auch aus dem Empfangston und
sorgt für klare Kommunikation in einer lauten maritimen Umgebung.
Eingebauter Klasse D DSC, “Distress”-Taste kann in einer
Notsituation lebensrettend sein
Mit nur einem Druck auf die “DISTRESS”-Taste kann das
eingebaute DSC-System (Digital Selective Calling) digital Notrufinformationen
an die Küstenwache und/oder andere Schiffe übermitteln. Die
DSC-Überwachungsfunktion überwacht kontinuierlich den DSC-Kanal (Ch. 70) für
zusätzliche Sicherheit und Schutz.
Lautes Ein-Weg-Empfänger-Lautsprechermegafon für Funkwache
auf dem Deck oder Turm
Ein eingebauter 13-Watt-Verstärker erhöht die Audioausgabe
an einen externen Ruflautsprecher. Mit der 1-Way-RX-Hailer-Funktion können Sie
den Funkverkehr auf dem Deck oder Turm über das Lautsprechermegafon überwachen.
Sie können über das Lautsprechermegafon auch Nebelhorn-Muster abspielen.
Weitere Features
IPX7 wasserdicht, 1 m Wassertiefe für 30 Minuten
Integrierter GPS-Empfänger
AquaQuake™-Funktion
Anschluss eines externen Lautsprechers über das
CommandMic™-Kabel
Externe GPS-Antenne im Lieferumfang enthalten
VDES Konform
Lieferumfang:
Funkgerät IC-M510BBE
Gleichstromkabel (2 m)
Verbindungskabel OPC-1540 (6,1 m)
GPS-Antenne
1 x CommandMic™ HM-195GB
Mikrofonaufhängung
Anschlusskappe
Montagehalterung
Details

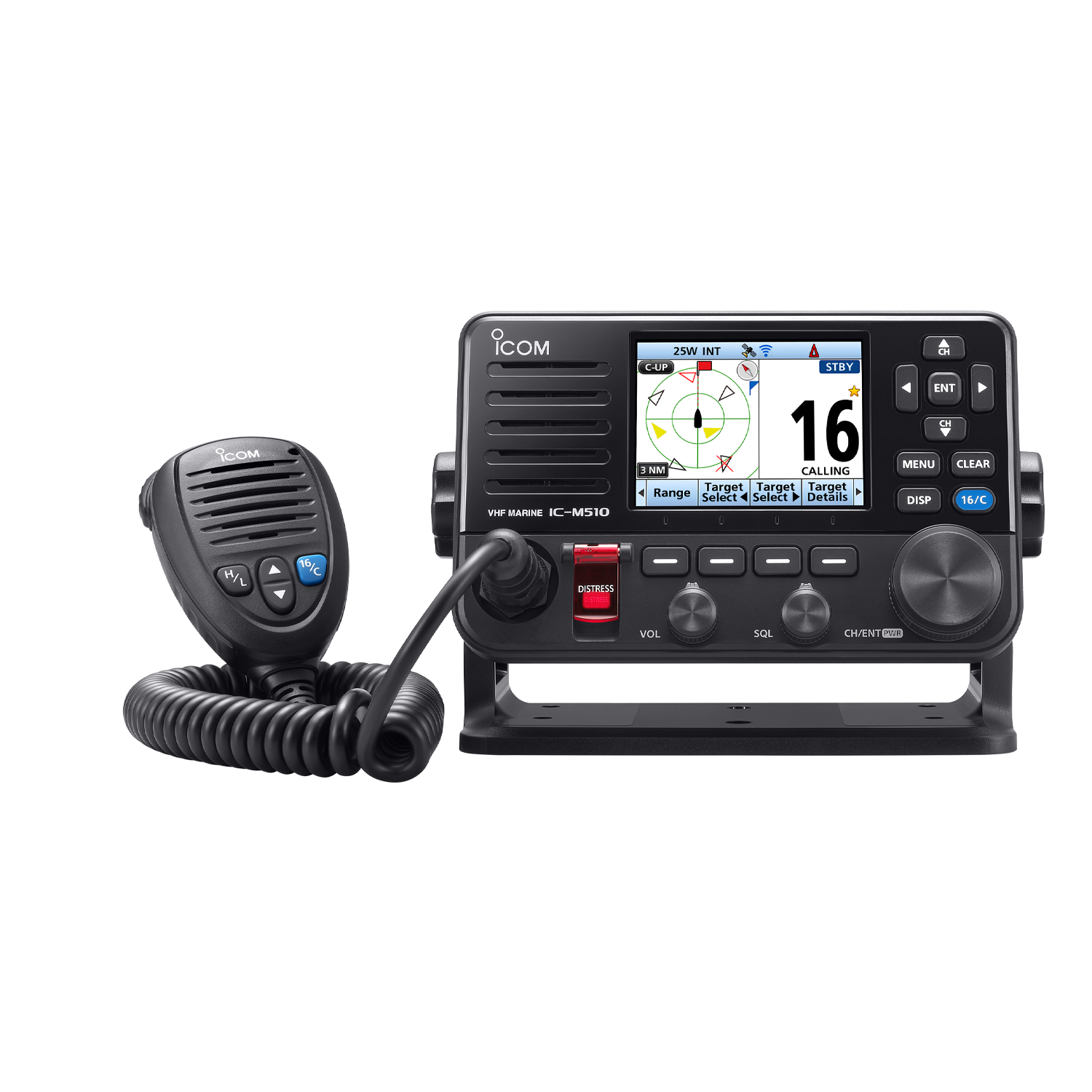

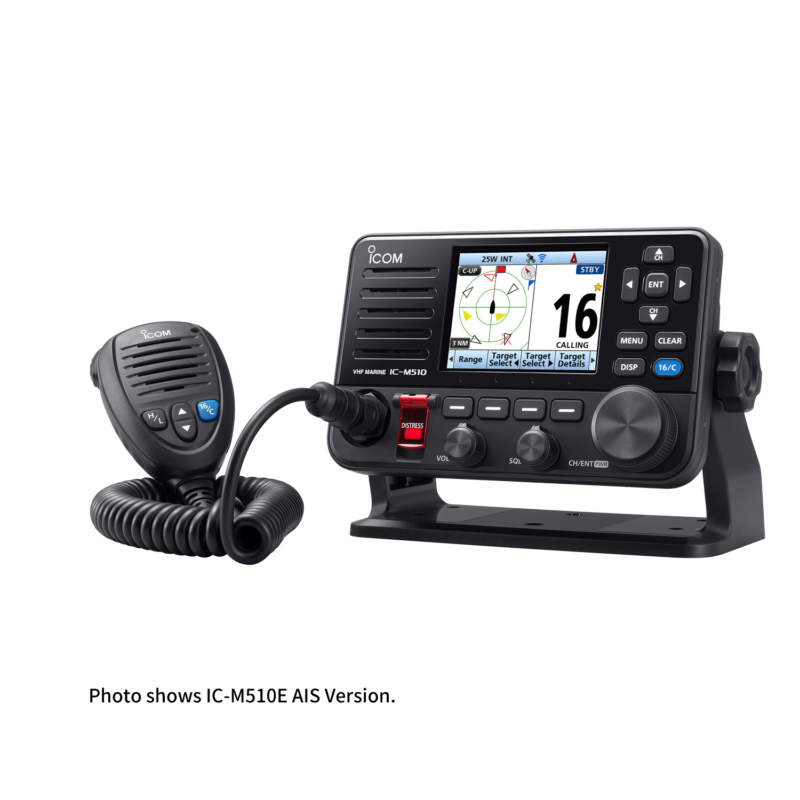

C-M510E Modellversionen
Es sind zwei unterschiedliche Modellversionen dieses
Funkgerätes erhältlich:
IC-M510E (#25) = mit eingebautem AIS-Empfänger
IC-M510E (#15) = Ohne AIS-Empfänger
Fernsteuerung & Intercom über Ihr Smart-Gerät
Mit der RS-M500-App (für iOS™/Android™) lassen sich einige
Funktionen des IC-M510E über WLAN fernsteuern. Bis zu drei Smart-Geräte können
als drahtloses Mikrofon oder Fernsteuerung anstelle eines einfachen Mikrofons
verwendet werden. Die Intercom-Funktion zwischen Smart- und Funkgerät ist
ebenfalls verfügbar.
Eingebauter AIS-Empfänger*
Mithilfe des eingebauten*, oder eines externen
AIS-Empfängers bzw. eines Transponders kann das IC-M510E AIS-Schiffsverkehrsinformationen
in Echtzeit auf dem Display anzeigen. Vom AIS-Bildschirm aus kann man direkt
einen individuellen DSC-Anruf zu ausgewählten AIS-Zielen tätigen.
* Der AIS-Empfänger ist je nach Funkgeräteversion nicht
eingebaut.
Weitwinkel-TFT-LC-Farbdisplay
Das breite TFT-LC-Farbdisplay verfügt über einen
Betrachtungswinkel von nahezu 180° und stellt Zeichen und Funktionssymbole in
hoher Auflösung dar. Der Nachtmodus sorgt für gute Lesbarkeit auch bei
schlechten Lichtverhältnissen.
Neues flaches Design
Mit seinem neuen flachen Design lässt sich das IC-M510E
(Tiefe: 53,6 mm) sowohl in eine Instrumententafel einbauen als auch schwenkbar
installieren.
Vereinfachte Navigationsfunktion
Die Navigationsfunktion führt Sie zu einem angegebenen
Wegpunkt oder AIS-Ziel. Bis zu 100 Ziele können als Wegpunkte zugewiesen
werden.
Laute klare Audioausgabe
Der interne wasserdichte Lautsprecher des IC-M510E liefert
einen kraftvollen klaren Ton mit hervorragender Klangqualität und breitem
Frequenzspektrum.
Interface für NMEA 2000™ und Megafon
Die optionale drahtlose Interface-Box CT-M500 bietet
NMEA-2000™-Konnektivität und Zweiwege-Megafon/PA-Funktion. CT-M500 und IC-M510E
werden über WLAN verbunden. Somit kann die Interface-Box flexibel in der Nähe
des NMEA-Netzwerkzugangs installiert werden.
Weitere Features
Aktiver Noise-Canceller
NMEA-0183/HS-Anschlussmöglichkeit,
NMEA 2000™ (Interface-Box CT-M500 erforderlich)
Integrierter GNSS-Empfänger (wahlweise mit internem
Empfänger oder mit optionaler GNSS-Antenne UX-241)
Wasserdicht gemäß IP68 (für 60 min in 1 m Wassertiefe)
Automatisches Nebelhorn (Interface-Box CT-M500 erforderlich)
AquaQuake™-Funktion entfernt in den Lautsprecher
eingedrungenes Wasser
Mitgeliefertes Lautsprechermikrofon HM-205RB kann an der Rückseite
angeschlossen werden
Anschluss für externen Lautsprecher
Steuerbar mit CommandMic™ der HM-195-Serie (mit Notruftaste)
oder HM-229-Serie (ohne Notruftaste)
Unterstützt vierstellige Kanalnummern
Lieferumfang
Lautsprechermikrofon HM-205RB / Mikrofonaufhängung /
Gleichspannungskabel / Montagesatz
Details

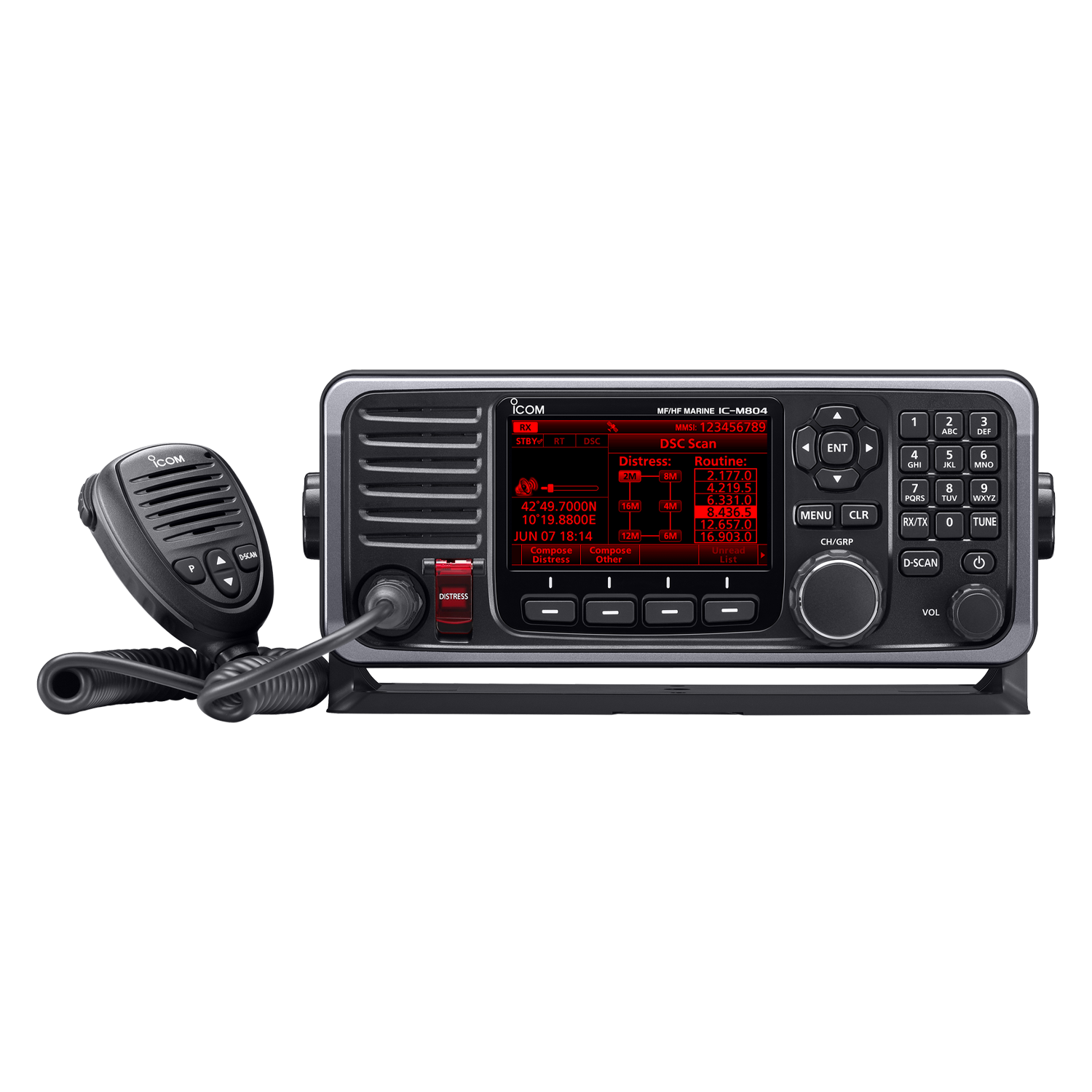

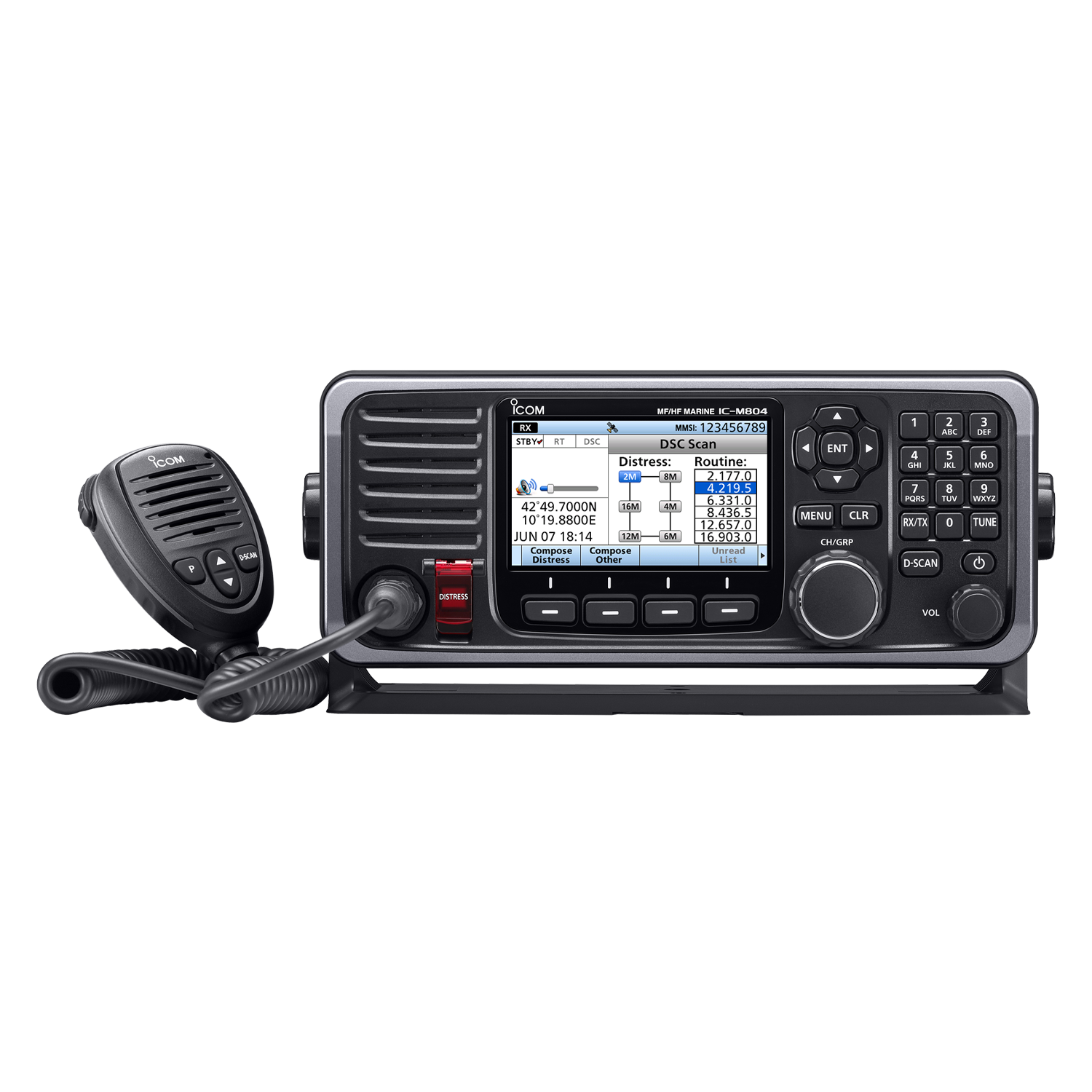

Marine SSB / HF Transceiver IC-M804 / EU-Zulassung / 24V
MW/KW-SSB-Marinefunkgerät mit Klasse-E-DSC und
TFT-Farbdisplay
Notruftaste für Notsituationen
Das IC-M804 entspricht den DSC-Normen ITUR-M.493-15 und ETSI
EN 300 338-4 für die Klasse E. Im Notfall wird durch Drücken der großen
Notruftaste ein digitales Notsignal mit GNSS-Koordinaten an andere Schiffe oder
Küstenstationen gesendet.
Eingebauter DSC-Überwachungsempfänger
Ein spezieller DSC-Empfänger überwacht permanent die sechs
Notrufkanäle. Insgesamt lassen sich 100 MMSI-Nummern. Für DSC-Rufe (75 Einzel-
und 25 Gruppennummern) mit einem zehn Zeichen umfassenden ID-Namen speichern.
Intuitive Benutzeroberfläche
Die Kombination aus Richtungstasten und Softkeys ermöglicht
eine einfache Bedienung. Für einen schnellen Zugriff sind die gebräuchlichsten
Funktionen den Softkeys am unteren Rand des Displays zugewiesen. Mithilfe des
großen Zehnertastenfelds kann man problemlos Kanalnummern, MMSI-Nummern mit
ID-Namen usw. eingeben.
4,3″TFT-Farbdisplay mit großem Betrachtungswinkel
Das hochauflösende LC-Farbdisplay gewährleistet einen sehr
großen Betrachtungswinkel von fast 180° und stellt Zeichen sowie
Funktionssymbole deutlich erkennbar dar. Zusätzlichen Komfort bietet der
Nachtmodus, der für gute Lesbarkeit im Dunkeln sorgt.
Zwei-Minuten-Speicher für Sofortwiedergabe
Die Instant-Replay-Funktion zeichnet automatisch die in den
letzten zwei Minuten empfangenen Audiosignale auf. Falls die Verständigung
undeutlich war, kann man sich die Aufzeichnung anhören und verpasst so keinen
eingehenden Anruf.
Erfüllt strenge Umweltanforderungen
Das IC-M804 hat strenge Umwelttests und
Qualitätssicherungsprozesse durchlaufen. Es ist korrosionsbeständig und für
einen zuverlässigen Betrieb unter rauen maritimen Bedingungen ausgelegt. Das
Bedienteil ist gemäß Schutzklasse IPX7 gegen zeitweiliges Untertauchen
geschützt (30 Minuten in 1 m Wassertiefe).
Integrierter GNSS-Empfänger
Wenn die mitgelieferte GNSS-Antenne (Kabellänge 5 m)
angeschlossen ist, kann der eingebaute GNSS-Empfänger mit GPS, GLONASS- und
SBAS-Funktion Ihre Positionsdaten, Kurs, Geschwindigkeit und UTC-Daten
empfangen.
Anschlussmöglichkeiten für NMEA 2000™ und NMEA 0183-HS
Über die NMEA-2000™-Schnittstelle ist das IC-M804 in der
Lage, GNSS-Daten, DSC-Anruf- und Geräteinformationen sowie PGN-Listendaten
innerhalb des Netzwerks auszutauschen. GNSS-Positionsdaten im Standard NMEA
0183-HS können für andere Geräte nach NMEA 2000™ konvertiert werden.Automatischer Antennentuner AT-141
Der automatische Antennentuner AT-141 (#64) stimmt Ihre
Antenne auf alle Bänder ab. Wenn die Anpassung aufgrund eines Fehlers nicht
möglich ist, überbrückt das IC-M804 den Tuner und im Display erscheint eine
Warnmeldung.
Weitere Features
125 W (PEP) Sendeleistung am Ausgang des AT-141
kontinuierliche Empfangsabdeckung von 0,5 bis 29,999 MHz
modernes HF-Direktabtastsystem
12-V- (#11) oder 24-V-Gleichstromversorgung (#21) (je nach Version)
programmierbare Mikrofontaste für Schnellzugriff auf
Funktionen
Digitaler Signal Prozessor
Integrierter GPS-Empfänger
NMEA Ausgang für externe Einheiten (NMEA0183 Ver. 4.10
Format)
150/100/60/20 Watt Ausgangsleistung
Große Farb-LCD Anzeige und intuitive Bedienoberfläche
Automatische Aufnahme Funktion (letzten 2 Minuten)
Mit DSC Controller ITU Klasse E
RS-232C Anschlüsse für Pactor Modem, PC und andere Geräte
Anschluss für optional erhältlichen Antennen-Tuner AT-141
Aufbau in Modulen
SSB/AFSK/CW
13,8 V DC Betriebsspannung
Mitgeliefertes Zubehör:
Handmikrofon
Gleichspannungskabel
GNSSAntenne
Bedienteil und Steuerkabel
Montagehalterung für die Haupteinheit
Montagehalterung für das Bedienteil
Die Eingabe der MMSI erfolgt durch den Nutzer.
Details
Klare Installation für begrenzten Platz am Steuerstand

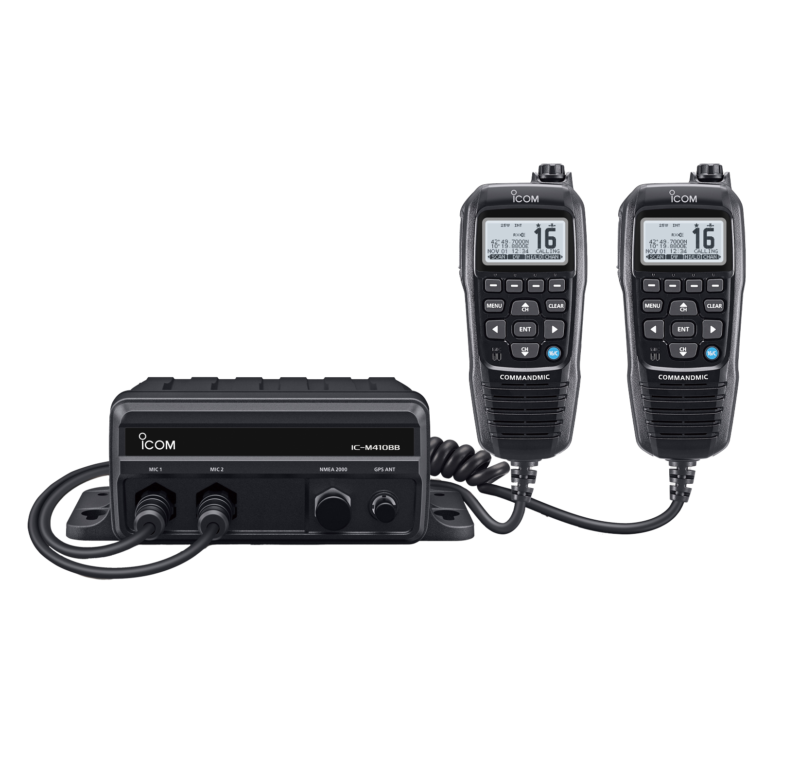

Das IC-M410BB besteht aus einer mehrteiligen CommandMic™-
und Blackbox-Konfiguration. Alle Bedienvorgänge, einschließlich DSC, können
über das CommandMic™ HM-195GB vorgenommen werden und die HF-Einheit kann an
einem nicht einsehbaren Ort in bis zu 18,3 m Entfernung vom CommandMic™ installiert
werden.
* Zwei optionale OPC-1541-Kabel sind für die Installation in
18,3 m Entfernung erforderlich.
Bis zu zwei Stationen an Bord installieren, UKW-Funk an
Ihren Wunschpositionen verfügbar
Mit dem IC-M410BB sind bis zu zwei CommandMic™-Stationen verfügbar,
die Zugriff auf den UKW-Funk und die Intercom-Funktionen bieten.
NMEA 2000™ und NMEA 0183-HS ermöglichen die Datenintegration
auf Ihrem Boot.
NMEA 2000 Anschluss
Das NMEA 2000™-Netzwerk bietet
Plug-and-Play-Datenkommunikation für die Verbindung mit anderen Schiffsgeräten,
wie z. B. einem MFD (Multi-Funktions-Display). Das Funkgerät kann GNSS
(GPS)-Position, AIS, DSC-Ruf und Funkkanal an andere Geräte senden.
Aktive Geräuschunterdrückung – Sie müssen nicht in Ihr
Mikrofon schreien
Die aktive Geräuschunterdrückung entfernt digital
Hintergrundgeräusche sowohl aus dem Sende- als auch aus dem Empfangston und
sorgt für klare Kommunikation in einer lauten maritimen Umgebung.
Eingebauter Klasse D DSC, “Distress”-Taste kann in einer
Notsituation lebensrettend sein
Mit nur einem Druck auf die “DISTRESS”-Taste kann das
eingebaute DSC-System (Digital Selective Calling) digital Notrufinformationen
an die Küstenwache und/oder andere Schiffe übermitteln. Die
DSC-Überwachungsfunktion überwacht kontinuierlich den DSC-Kanal (Ch. 70) für
zusätzliche Sicherheit und Schutz.
Lautes Ein-Weg-Empfänger-Lautsprechermegafon für Funkwache
auf dem Deck oder Turm
Ein eingebauter 13-Watt-Verstärker erhöht die Audioausgabe
an einen externen Ruflautsprecher. Mit der 1-Way-RX-Hailer-Funktion können Sie
den Funkverkehr auf dem Deck oder Turm über das Lautsprechermegafon überwachen.
Sie können über das Lautsprechermegafon auch Nebelhorn-Muster abspielen.
Weitere Features:
IPX7 wasserdicht, 1 m Wassertiefe für 30 Minuten
Integrierter GPS-Empfänger
AquaQuake™-Funktion
Anschluss eines
externen Lautsprechers über das CommandMic™-Kabel
Ankerwachfunktion
Externe GPS-Antenne im Lieferumfang enthalten
VDES Konform
Lieferumfang:
Funkgerät IC-M410BBE
Gleichstromkabel (2 m)
Verbindungskabel OPC-1540 (6,1 m)
GPS-Antenne
2 x CommandMic™ HM-195GB
Mikrofonaufhängung
Anschlusskappe
Montagehalterung
Details
Intuitive Benutzeroberfläche und Tasten weiß beleuchtet
Die Icom-typische Nutzeroberfläche, die bei
Marinefunkgeräten zum Einsatz kommt, ermöglicht intuitive Bedienung. Ein
Drehknopf und vier Navigationstasten gestatten den schnellen und einfachen
Zugriff auf die gewünschten Funktionen. Das kontrastreiche weiß
hintergrundbeleuchtete LC-Display und die präzise gearbeiteten Tasten passen
ausgezeichnet zum Design moderner Boote.
Aktiver Noise-Canceller
Der eingebaute effektive Noise-Canceller kann
Hintergrundgeräusche beim Empfang um bis zu 90% und beim Senden um bis zu 30%
reduzieren.
10 W NF-Leistung, Megafon und Nebelhorn

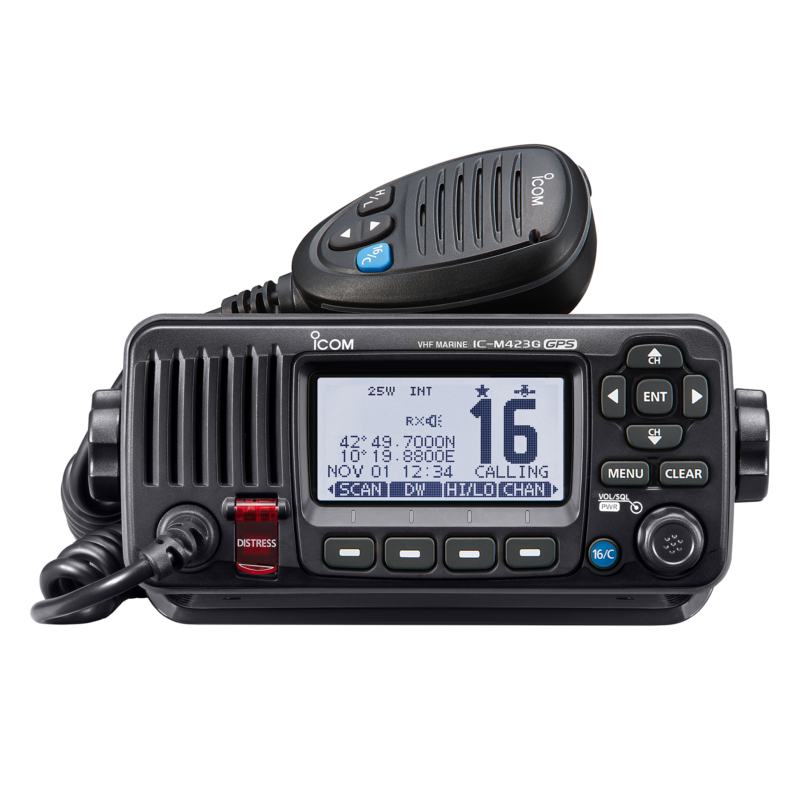

Das IC-M423GE verfügt über einen 10-WNF-Verstärker, der die
NF-Signale für die Wiedergabe über zusätzliche externe Lautsprecher verstärkt.
Mit der Megafon-Funktion sind Ansagen für das Deckpersonal oder an andere
Schiffe möglich und auch der Nebelhornton kann über externe Lautsprecher
ausgegeben werden.
Klasse-D-DSC eingebaut
Die eingebaute DSC-Überwachungsfunktion beobachtet die
Aktivität auf dem Kanal 70 (DSC-Kanal) auch während des Empfangs auf einem
anderen Kanal. Ansonsten stehen Ihnen die üblichen DSC-Funktionen dieser Klasse
zur Verfügung.
Eingebauter GPS-Empfänger
Der eingebaute GPS-Empfänger zeigt Ihre aktuelle Position,
Datum / Uhrzeit an und kann für DSC-Anrufe verwendet werden. Durch die
mitgelieferte GPS-Antenne entfällt die aufwendige Verbindung mit anderen
GPS-Datenquellen und Sie können flexibel den Ort für ein gutes Empfangssignal
wählen.
Optionales CommandMic™ HM-195GB mit weißer
Hintergrundbeleuchtung
Mit dem optionalen CommandMic™ können Sie das IC-M423GE
bequem von einer zweiten Sprechstelle aus Bedienen. Alle Funktionen des
IC-M423GE können vom CommandMic™ aus gesteuert und es kann als
Gegensprechanlage zum IC-M423GE verwendet werden.
AIS-Zielanruf mit MA-510TR / MA-500TR
Ist ein optionaler MA-510TR/MA-500TR
Klasse-B-AIS-Transponder angeschlossen, können individuelle DSC-Anrufe an
AIS-Ziele gesendet werden, ohne dass zuvor deren MMSI-Codes eingegeben werden
müssen.
Weitere Merkmale
Einfaches Lautsprechermikrofon HM-205B (wie im Lieferumfang
enthalten) | NMEA-0183-Konnektivität | AquaQuake™-Draining-Funktion |
Wasserdicht gemäß IPX7 (30 Minuten in 1 m Tiefe) | Zwei-/Dreikanalwache zur
gleichzeitigen Überwachung des Kanals 16 und/oder Anrufkanal | ein individuell
zugeteilter MMSI-Code kann nach dem Einschalten des Transceivers durch den
Nutzer selbst am Gerät erfasst werden (einmalig, gemäß geltenden Regularien) |
die zusätzliche Programmierung mit einer ATIS-ID ist nach vorheriger Freischaltung
dieses Bereichs durch den Händler möglich
Lieferumfang
Handmikrofon (HM-205B) | GPS-Antenne | Montagezubehör
(-bügel) zum Auf-/Unterbau | Gleichspannungskabel | Mikrofonaufhängung
Zulassungs-/Referenz-Nr. der Bundesnetzagentur
Auf der Grundlage geänderter europäischer Regularien erfolgt
keine Zuteilung solcher Nummern durch die zuständige nationale Behörde mehr.
Sie können sich aber wie gewohnt darauf verlassen, dass unsere Produkte den
europäischen Richtlinien entsprechen. Die individuelle, bootsbezogene Anmeldung
Ihres Funkgerätes nehmen Sie bitte bei der Bundesnetzagentur, bzw. bei Ihrer
zuständigen nationalen Behörde vor.
Details
Die Vorteile eines automatischen Indentifizierungssystems
(AIS)
Ein AIS-Transponder auf Ihrem Schiff empfängt automatisch
Informationen anderer Schiffe, die mit AIS ausgestattet sind, oder von
Küstenstationen und sendet selbst Daten über die Bewegung sowie weitere
Informationen des eigenen Schiffes. Mit AIS ausgestattete Wasserfahrzeuge und
Bojen werden auch dann angezeigt, wenn sie mit einem Schiffsradar schwer zu
entdecken sind. Der MA-510TR kann sowohl Klasse-A- als auch Klasse
B-AIS-Signale empfangen und erhöht damit Ihre Sicherheit auf See.
4,3-Zoll-TFT-Farbdisplay
Das hochauflösende TFT-Farbdisplay mit einer Diagonale von
4,3″ und großem Betrachtungswinkel zeigt
die Positionen des eigenen und die anderer Schiffe deutlich an. Potenziell
gefährliche Schiffe werden rot und Schiffe, die als Freunde registriert sind,
gelb dargestellt. Im Tagmodus ist das Display ist auch bei direkter
Sonneneinstrahlung lesbar. Der Nachtmodus sorgt für gute Lesbarkeit im Dunkeln.
AIS-Zielliste und Detailinformationen
Die Zielliste zeigt alle erkannten, mit AIS ausgerüsteten
Schiffe und Ziele. In der Gefahrenliste sind Schiffe aufgeführt, die sich in
einem Umkreis von sechs Seemeilen um den Punkt der größten Annäherung (CPA) und
mit einem zeitlichen Abstand von 60 Minuten bis zur größten Annäherung (TCPA)
des eigenen Schiffes befinden. Erkannte AIS-Ziele, die als Freunde festgelegt
wurden, erscheinen in der Freundeliste. Wenn Detailinformationen zum Ziel
angezeigt werden sollen, wählt man das Ziel mit den Cursortasten und drückt die
[ENT]-Taste.
Vereinfachte Navigationsfunktion
Die Navigationsfunktion führt Sie zu einem bestimmten
Wegpunkt oder AIS-Ziel. Maximal 100 bevorzugte Ziele lassen sich als Wegpunkte
speichern. Bei Auswahl eines Wegpunktes oder eines AIS-Ziels auf dem Display
startet die Navigationsfunktion.
Navigation zum MOB-Wegpunkt
Wenn die [WPT/MOB]-Taste gedrückt gehalten wird, markiert
der MA-510TR automatisch einen Wegpunkt mit der aktuellen Position des Schiffes
und aktiviert die MOB-Navigationsfunktion (Man Overboard) zu dem Ort, an dem
sich der Vorfall ereignet hat.
Individuelle DSC-Anrufe
Ein individueller DSC-Anruf lässt sich durch die Auswahl
eines AIS-Ziels und des Sprachkanals am MA-510TR* senden.
* Dazu ist ein kompatibles UKW-Marinefunkgerätvon Icom
erforderlich (siehe Aufstellung unten) . Der MA-510TR und das Funkgerät können
mit einem geeigneten Drittanbieter-Kabel miteinander verbunden werden. In der
Bedienungsanleitung des jeweiligen Geräts sind entsprechende Hinweise zur
Verkabelung enthalten.
USB-Anschluss
AIS-Daten können über die USB-Schnittstelle auf der
Rückseite des Transponders ausgegeben werden*.
* Ein USB-Verbindungskabel und eine Applikation anderer
Anbieter sind erforderlich.
GPS-Antenne im Lieferumfang
Der MA-510TR ist mit einem GPS-Empfänger mit SBAS-Funktion
zum
Empfang von Positionsdaten ausgestattet. Die im Lieferumfang
enthaltene GPS-Antenne verfügt über ein 10 m langes
Anschlusskabel.
NMEA 2000™- & NMEA 0183-Anschlussmöglichkeit
Durch die Plug-and-Play-Funktionalität von NMEA 2000™ kann
der MA-510TR an ein NMEA-2000™-Netzwerk (externer Kartenplotter, Schiffsradar
und UKWMarinefunkgerät) angeschlossen und mithilfe der
NMEA-0183/-HS-Schnittstelle mit einem Marinefunkgerät, Kartenplotter,
Schiffsradar oder GPS-Empfänger
verbunden werden.
Kollisionsalarm
Sobald Schiffe in den CPA- oder TCPA-Bereich kommen, beginnt
das Schiffssymbol in der Kartenanzeige zu blinken und ein Warnton ist hörbar.
Falls externes Audiozubehör angeschlossen ist, das an Deck oder auf der Brücke
installiert wurde, wird man auch dann informiert, wenn man sich nicht selbst in
der Nähe des Transponders aufhält.
Silent-Mode für Privatsphäre und Sicherheit
Im Silent-Mode ist die Übertragung der Positionsdaten des
eigenen Schiffes durch den AIS-Sender vorübergehend abgeschaltet. Diese Funktion
ist zweckmäßig, wenn man anderen Schiffen die eigene Position nicht preisgeben
möchte. Zur Gewährleistung der Sicherheit können die AIS-Meldungen anderer
Schiffe weiterhin empfangen werden.
Weitere Merkmale
Kompatibel mit 12-V- und 24-V-Stromversorgungen
Die Ankerüberwachungsfunktion alarmiert, wenn das Schiff
abgetrieben wird, obwohl es vor Anker liegt.
Wasserdicht gemäß IPX7 (30 Minuten in 1 m tiefen Wasser;
außer Anschlüsse)

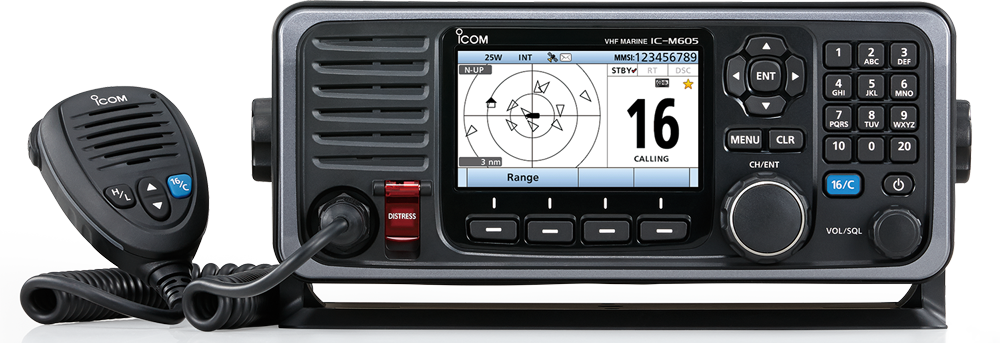

Mit dem MA-510TR kompatible Icom-UKW-Marinefunkgeräte
IC-M605, IC-M605EURO, IC-M506, IC-M506EURO, IC-M506GE,
IC-M424, IC-M424G, IC-M423, IC-M423G, IC-M423GE, IC-M400BB, IC-M400BBE,
IC-M330, IC-M330G, IC-M330GE, IC-M324, IC-M324G, IC-M323, IC-M323G
* Stand Mai 2020
Mitgeliefertes Zubehör
GPS-Antenne
Gleichstromkabel
Montagesatz
Steckverbinder für Zubehör
Details
C-M510E Modellversionen
Es sind zwei unterschiedliche Modellversionen dieses
Funkgerätes erhältlich:
IC-M510E (#25) = mit eingebautem AIS-Empfänger
IC-M510E (#15) = Ohne AIS-Empfänger
Fernsteuerung & Intercom über Ihr Smart-Gerät
Mit der RS-M500-App (für iOS™/Android™) lassen sich einige
Funktionen des IC-M510E über WLAN fernsteuern. Bis zu drei Smart-Geräte können
als drahtloses Mikrofon oder Fernsteuerung anstelle eines einfachen Mikrofons
verwendet werden. Die Intercom-Funktion zwischen Smart- und Funkgerät ist
ebenfalls verfügbar.
Eingebauter AIS-Empfänger*
Mithilfe des eingebauten*, oder eines externen
AIS-Empfängers bzw. eines Transponders kann das IC-M510E AIS-Schiffsverkehrsinformationen
in Echtzeit auf dem Display anzeigen. Vom AIS-Bildschirm aus kann man direkt
einen individuellen DSC-Anruf zu ausgewählten AIS-Zielen tätigen.
* Der AIS-Empfänger ist je nach Funkgeräteversion nicht
eingebaut.
Weitwinkel-TFT-LC-Farbdisplay
Das breite TFT-LC-Farbdisplay verfügt über einen
Betrachtungswinkel von nahezu 180° und stellt Zeichen und Funktionssymbole in
hoher Auflösung dar. Der Nachtmodus sorgt für gute Lesbarkeit auch bei
schlechten Lichtverhältnissen.
Neues flaches Design
Mit seinem neuen flachen Design lässt sich das IC-M510E
(Tiefe: 53,6 mm) sowohl in eine Instrumententafel einbauen als auch schwenkbar
installieren.
Vereinfachte Navigationsfunktion
Die Navigationsfunktion führt Sie zu einem angegebenen
Wegpunkt oder AIS-Ziel. Bis zu 100 Ziele können als Wegpunkte zugewiesen
werden.
Laute klare Audioausgabe
Der interne wasserdichte Lautsprecher des IC-M510E liefert
einen kraftvollen klaren Ton mit hervorragender Klangqualität und breitem
Frequenzspektrum.
Interface für NMEA 2000™ und Megafon
Die optionale drahtlose Interface-Box CT-M500 bietet
NMEA-2000™-Konnektivität und Zweiwege-Megafon/PA-Funktion. CT-M500 und IC-M510E
werden über WLAN verbunden. Somit kann die Interface-Box flexibel in der Nähe
des NMEA-Netzwerkzugangs installiert werden.
Weitere Features
Aktiver Noise-Canceller
NMEA-0183/HS-Anschlussmöglichkeit,
NMEA 2000™ (Interface-Box CT-M500 erforderlich)
Integrierter GNSS-Empfänger (wahlweise mit internem
Empfänger oder mit optionaler GNSS-Antenne UX-241)
Wasserdicht gemäß IP68 (für 60 min in 1 m Wassertiefe)
Automatisches Nebelhorn (Interface-Box CT-M500 erforderlich)
AquaQuake™-Funktion entfernt in den Lautsprecher
eingedrungenes Wasser
Mitgeliefertes Lautsprechermikrofon HM-205RB kann an der Rückseite
angeschlossen werden
Anschluss für externen Lautsprecher
Steuerbar mit CommandMic™ der HM-195-Serie (mit Notruftaste)
oder HM-229-Serie (ohne Notruftaste)
Unterstützt vierstellige Kanalnummern
Lieferumfang
Lautsprechermikrofon HM-205RB / Mikrofonaufhängung /
Gleichspannungskabel / Montagesatz
Details
Marine SSB / HF Transceiver IC-M804 / EU-Zulassung / 12V
MW/KW-SSB-Marinefunkgerät mit Klasse-E-DSC und
TFT-Farbdisplay
Notruftaste für Notsituationen
Das IC-M804 entspricht den DSC-Normen ITUR-M.493-15 und ETSI
EN 300 338-4 für die Klasse E. Im Notfall wird durch Drücken der großen
Notruftaste ein digitales Notsignal mit GNSS-Koordinaten an andere Schiffe oder
Küstenstationen gesendet.
Eingebauter DSC-Überwachungsempfänger
Ein spezieller DSC-Empfänger überwacht permanent die sechs
Notrufkanäle. Insgesamt lassen sich 100 MMSI-Nummern. Für DSC-Rufe (75 Einzel-
und 25 Gruppennummern) mit einem zehn Zeichen umfassenden ID-Namen speichern.
Intuitive Benutzeroberfläche
Die Kombination aus Richtungstasten und Softkeys ermöglicht
eine einfache Bedienung. Für einen schnellen Zugriff sind die gebräuchlichsten
Funktionen den Softkeys am unteren Rand des Displays zugewiesen. Mithilfe des
großen Zehnertastenfelds kann man problemlos Kanalnummern, MMSI-Nummern mit
ID-Namen usw. eingeben.
4,3″TFT-Farbdisplay mit großem Betrachtungswinkel
Das hochauflösende LC-Farbdisplay gewährleistet einen sehr
großen Betrachtungswinkel von fast 180° und stellt Zeichen sowie
Funktionssymbole deutlich erkennbar dar. Zusätzlichen Komfort bietet der
Nachtmodus, der für gute Lesbarkeit im Dunkeln sorgt.
Zwei-Minuten-Speicher für Sofortwiedergabe
Die Instant-Replay-Funktion zeichnet automatisch die in den
letzten zwei Minuten empfangenen Audiosignale auf. Falls die Verständigung
undeutlich war, kann man sich die Aufzeichnung anhören und verpasst so keinen
eingehenden Anruf.
Erfüllt strenge Umweltanforderungen
Das IC-M804 hat strenge Umwelttests und
Qualitätssicherungsprozesse durchlaufen. Es ist korrosionsbeständig und für
einen zuverlässigen Betrieb unter rauen maritimen Bedingungen ausgelegt. Das
Bedienteil ist gemäß Schutzklasse IPX7 gegen zeitweiliges Untertauchen
geschützt (30 Minuten in 1 m Wassertiefe).
Integrierter GNSS-Empfänger
Wenn die mitgelieferte GNSS-Antenne (Kabellänge 5 m)
angeschlossen ist, kann der eingebaute GNSS-Empfänger mit GPS, GLONASS- und
SBAS-Funktion Ihre Positionsdaten, Kurs, Geschwindigkeit und UTC-Daten
empfangen.
Anschlussmöglichkeiten für NMEA 2000™ und NMEA 0183-HS
Über die NMEA-2000™-Schnittstelle ist das IC-M804 in der
Lage, GNSS-Daten, DSC-Anruf- und Geräteinformationen sowie PGN-Listendaten
innerhalb des Netzwerks auszutauschen. GNSS-Positionsdaten im Standard NMEA
0183-HS können für andere Geräte nach NMEA 2000™ konvertiert werden.Automatischer Antennentuner AT-141
Der automatische Antennentuner AT-141 (#64) stimmt Ihre
Antenne auf alle Bänder ab. Wenn die Anpassung aufgrund eines Fehlers nicht
möglich ist, überbrückt das IC-M804 den Tuner und im Display erscheint eine
Warnmeldung.
Weitere Features
125 W (PEP) Sendeleistung am Ausgang des AT-141
kontinuierliche Empfangsabdeckung von 0,5 bis 29,999 MHz
modernes HF-Direktabtastsystem
12-V- oder 24-V-Gleichstromversorgung (je nach Version)
programmierbare Mikrofontaste für Schnellzugriff auf
Funktionen
Digitaler Signal Prozessor
Integrierter GPS-Empfänger
NMEA Ausgang für externe Einheiten (NMEA0183 Ver. 4.10
Format)
150/100/60/20 Watt Ausgangsleistung
Große Farb-LCD Anzeige und intuitive Bedienoberfläche
Automatische Aufnahme Funktion (letzten 2 Minuten)
Mit DSC Controller ITU Klasse E
RS-232C Anschlüsse für Pactor Modem, PC und andere Geräte
Anschluss für optional erhältlichen Antennen-Tuner AT-141
Aufbau in Modulen
SSB/AFSK/CW
13,8 V DC Betriebsspannung
Mitgeliefertes Zubehör:
Handmikrofon
Gleichspannungskabel
GNSSAntenne
Bedienteil und Steuerkabel
Montagehalterung für die Haupteinheit
Montagehalterung für das Bedienteil
Die Eingabe der MMSI erfolgt durch den Nutzer.
Details

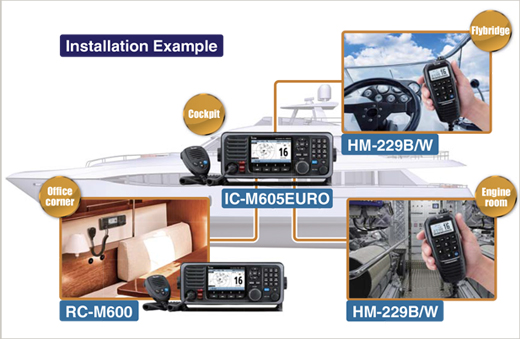

Bis zu drei Bedienteile bzw. CommandMics™
Das IC-M605EURO ist das Flaggschiff unserer
Class-D-DSC-Funkgeräte. Es lässt sich von drei Bedienteilen RC-M600 und/ oder
CommandMics™ HM-229B aus bedienen* und verfügt zudem über eine Intercom-Funktion
für die Verständigung zwischen dem Funkgerät und den Bedienteilen. Noch mehr
Bedienflexibilität ist kaum vorstellbar.
*RC-M600: Alle Funktionen, inkl. DISTRESS / HM-229B: Alle
wesentlichen Funktionen, ohne DISTRESS.
4,3-Zoll-Farb-TFT-Display
Das hochauflösende Farbdisplay lässt sich aus einem
Betrachtungswinkel von annähernd 180° ablesen. Es zeigt die Zeichen und Symbole
scharf konturiert an und der Nacht-Modus für den Betrieb bei Dunkelheit ist ein
weiteres sinnvolles Feature.
Eingebauter AIS-Empfänger
Durch den eingebauten AIS-Empfänger kann das IC-M605EURO die
von anderen Schiffen empfangenen AIS-Informationen in Echtzeit auf dem Display
darstellen. Im AIS-Kombi-Display lässt sich die AIS-Karte während des normalen
Betriebs anzeigen. Im AIS-Display ausgewählte AIS-Ziele sind per DSC
individuell anrufbar.
Intuitive Bedienoberfläche
Die Kombination aus Navigationstasten und Softkeys
ermöglicht eine sehr einfache Bedienung. Die meisten Funktionen sind Softkeys
zugeordnet, deren Bezeichnung im unteren Teil des Displays angezeigt wird,
lassen sich schnell aufrufen. Eine große 10er-Tastatur dient zur bequemen
Eingabe von Kanalnummern, MMSI-IDs einschließlich der zugehörigen Namen usw.
Klassenbeste Empfänger-Performance
Schwache Signale in der unmittelbaren Nachbarschaft von
starken Signalen werden vom IC-M605EURO klar empfangen. Die Leistungsmerkmale
des Empfängers entsprechen kommerziellen Geräten (Selektivität und IMD über 75
dB) und sorgen jederzeit für zuverlässige Funkkommunikation.
Aktiver Noise-Canceller
Diese Technologie reduziert sowohl beim Senden als auch beim
Empfang Beeinträchtigungen der Verständlichkeit infolge von
Hintergrundgeräuschen, was für den Einsatz unter maritimen Bedingungen von
enormer Bedeutung ist.
Aufzeichnung des letzten Anrufs
Die Aufzeichnungsfunktion speichert automatisch die jeweils
letzten zwei Minuten empfangener Anrufe und gewährleistet somit, dass kein
Anruf überhört bzw. missachtet wird.
Lauter und klarer Empfang
Der eingebaute Lautsprecher des IC-M605EURO gewährleistet
eine hervorragende Verständlichkeit empfangener Anrufe. Die wasserdichte
Lautsprechermembran sorgt für einen großen NF-Frequenzbereich und eine lineare
Wiedergabecharakteristik.
Integrierter GNSS-Empfänger
Im IC-M605EURO ist ein GNSS-Empfänger (für GPS, GLONASS und
SBAS) eingebaut. Positionsinformationen werden empfangen, wenn man an den
GNSS-Empfängereingang die mitgelieferte GNSS-Antenne UX-241 (siehe Bild)
anschließt.
30-W-Megafon und automatisches Nebelhorn
Wenn ein optionaler Lautsprecher SP-37 (siehe Bild) mit dem
Funkgerät verbunden ist, kann man der Crew an Deck oder an Land über das
Mikrofon des Funkgeräts Anweisungen geben und deren Antworten über den
Lautsprecher hören. Darüber hinaus kann man die Empfangs-Lautsprecher-Funktion
und ein automatisches Nebelhorn nutzen.
NMEA 2000™, NMEA 0183/-HS-Konnektivität
Dank der NMEA 2000™-Konnektivität ist das Funkgerät in der
Lage, GNSS-Daten, AIS-Berichte, DSC-Anrufinformationen, Frequenz- und
PGN-Listendaten über das Netzwerk auszutauschen. Die NMEA
0183/-HS-GNSS-Positionsdaten lassen sich für andere Geräte in das NMEA
2000™-Datenformat konvertieren.
… und außerdem
wasserdicht gemäß IPX8 (60 Minuten in 1 m Tiefe) │Zwei- und
Dreikanalwache │ AquaQuake™-Funktion │ Taste für den Direktzugriff auf Kanal 16
und den Anrufkanal │ Mitgeliefertes Lautsprechermikrofon HM-205RB rückseitig anschließbar
│ MMSI- und ATIS-Code können vom Nutzer direkt selbst am Gerät erfasst werden
(einmalig, gem. geltenden Regularien)
Mitgeliefertes Zubehör:
Lautsprechermikrofon HM-205RB | GNSS-Antenne UX-241 |
Mikrofonaufhängung | Montage-Kit | Stromversorgungskabel
Optionales Zubehör
• CommandMic™ HM-229B
inkl. Anschlusskabel OPC-1540 (6,1 m Länge),
Mikrofonaufhängung, Steckerbefestigungssatz
Das optionale Anschlusskabel OPC-2384 ist erforderlich!
• Anschlusskabel OPC-2384
12-polig auf 8-polig; zur Nutzung mit dem CommandMic™
• Verlängerungskabel OPC-1541 (6,1 m Länge)
Zur Verlängerung der Verbindung zwischen IC-M605EURO und
CommandMic™ HM-229B. Maximal zwei Verlängerungskabel sind zur Verwendung
zwischen dem Funkgerät und dem Basiskabel OPC-1540 zulässig.
• Bedienteil RC-M600 (Command Station)
inkl. Lautsprechermikrofon HM-205RB, Anschlusskabel OPC-2383
(10 m), Stromversorgungskabel, Mikrofonaufhängung und Montagesatz
• Verlängerungskabel OPC-2377 (10 m)
Zur Verlängerung der Verbindung von IC-M605EURO zu RC-M600.
Maximal vier dieser Kabel zulässig.
• (Trichter-)Lautsprecher SP-37
Abmessung: 200×120×232 mm / Gewicht ca. 1050g / Impedanz 4Ω
/ Nennleistung 30 W (max. 40 W)
• Lautsprechermikrofon HM-205RB
Wie im Lieferumfang des IC-M605EURO und des RC-M600.
• GNSS-Antenne UX-241
Wie im Lieferumfang des IC-M605EURO, fürden im Funkgerät
integrierten GNSS-Empfänger.
• Montagesatz MB-75
Zum Einbau des IC-M605EURO oder RC-M600 in eine
Instrumententafel.
Zulassungsnummer
Die Zulassungsnummer der deutschen Bundesnetzagentur für
dieses Modell lautet: 8310601
Details
Platzsparend, aus zwei Komponenten bestehend
Das IC-M400BBE ist ein Blackbox-Funkgerät mit abgesetzt
montierbarem Bedienteil als alleiniger Sprechstelle. Alle Funktionen,
einschließlich des DSC-Betriebs, sind mit dem CommandMic™ HM-195B bedienbar,
und die HF-Einheit IC-M400BBE kann an einem Platz installiert werden, an dem
sie nicht stört.
Intuitive Bedienoberfläche
Das Menüsystem entspricht dem der neuesten Icom-Modelle. In
der unteren Zeile des Punktmatrix-Displays werden die Funktionen der Softkeys
angezeigt, die sich mit den Links-/Rechts-Tasten auswählen lassen.
Aktiver Noise-Canceller
Der eingebaute bidirektionale aktive Noise-Canceller
reduziert die Hintergrundgeräusche um bis zu 90 %. Dadurch wird die
Verständlichkeit der gesendeten Sprache und der Empfangssignale verbessert.
10 W NF-Leistung, Megafon und Nebelhorn
Für einen anschließbaren externen Lautsprecher verfügt das
IC-M400BBE über einen eingebauten 10-W-NF-Verstärker. So ist es möglich, das
Mikrofon als Megafon zu nutzen bzw. ein Nebelhorn ertönen zu lassen.
Klasse-D-DSC eingebaut
Die eingebaute DSC-Überwachungsfunktion beobachtet die
Aktivität auf dem Kanal 70 (DSC-Kanal) auch während des Empfangs auf einem
anderen Kanal. Ansonsten stehen Ihnen die üblichen DSC-Funktionen dieser Klasse
zur Verfügung.
Eingebauter GPS-Empfänger
Der eingebaute GPS-Empfänger zeigt Ihre aktuelle Position,
Datum / Uhrzeit an und kann für DSC-Anrufe verwendet werden. Durch die
mitgelieferte GPS-Antenne entfällt die aufwendige Verbindung mit anderen
GPS-Datenquellen und Sie können flexibel den Ort für ein gutes Empfangssignal
wählen.
AIS-Zielanruf mit MA-510TR / MA-500TR
Ist ein optionaler MA-510TR/MA-500TR
Klasse-B-AIS-Transponder angeschlossen, können individuelle DSC-Anrufe an
AIS-Ziele gesendet werden, ohne dass zuvor deren MMSI-Codes eingegeben werden
müssen.
Weitere Merkmale
NMEA-0183-Konnektivität | AquaQuake™-Draining-Funktion
(HM-195B) | Wasserdicht gemäß IPX7 (30 Minuten in 1 m Tiefe) |
Zwei-/Dreikanalwache zur gleichzeitigen Überwachung des Kanals 16 und/oder
Anrufkanal | ein individuell zugeteilter MMSI-Code kann nach dem Einschalten
des Transceivers durch den Nutzer selbst am Gerät erfasst werden (einmalig,
gemäß geltenden Regularien) | die zusätzliche Programmierung mit einer ATIS-ID
ist nach vorheriger Freischaltung dieses Bereichs durch den Händler möglich
Lieferumfang
CommandMic™ HM-195B | GPS-Antenne | Stromversorgungskabel
Zulassungs-/Referenz-Nr. der Bundesnetzagentur
Auf der Grundlage geänderter europäischer Regularien erfolgt
keine Zuteilung solcher Nummern durch die zuständige nationale Behörde mehr.
Sie können sich aber wie gewohnt darauf verlassen, dass unsere Produkte den
europäischen Richtlinien entsprechen. Die individuelle, bootsbezogene Anmeldung
Ihres Funkgerätes nehmen Sie bitte bei der Bundesnetzagentur, bzw. bei Ihrer
zuständigen nationalen Behörde vor.
