Procom Combiner Filter

Procom Miniaturkoppler PHY-TETRA-2-FME-J (380 - 410 MHz) Der Procom 380 - 410 MHz ist ein professioneller HF-Koppler für die Signalverteilung und -überwachung in Funkanlagen.Details & technische DatenCombiner zur Kopplung zweier mobiler TETRA-Transceiver an einer gemeinsamen Antenne.Werksseitig auf 380 - 410 MHz oder 400 - 430 MHz eingestellt.Kompakte Abmessungen – besonders geeignet für mobile Anwendungen.FME-Anschlüsse zum direkten Anschluss von FME-Kabeln ohne zusätzlichen Adapter.Für den Parallelbetrieb von zwei Funkgeräten (Transceivern) bei denen größtmögliche Entkopplung (Isolation) erforderlich ist.Integriertes SWR-Anpassungsnetzwerk zur Optimierung der Isolation im Frequenzbereich von 380 – 410 MHz oder 400 – 430 MHz. Über das Anpassungsnetzwerk kann das effektive SWR der Antenne optimiert und damit die Isolation zwischen den Ports des Combiners deutlich verbessert werden.Hohe Isolation erreichbar: Bis zu 60 dB (Abhängig vom SWR der angeschlossenen Antenne).Die Anpassung des SWR-Einstellnetzwerkes erfolgt über eingebaute Drehkondensatoren.Max. TETRA-Sendeleistung 2 x 10 W.Auch als Gleichstromteiler für max. 20 W.Sehr geringe Welligkeit über den gesamten Frequenzbereich.Combiner zur Kopplung zweier mobiler TETRA-Transceiver an einer gemeinsamen Antenne.Werksseitig auf 380 - 410 MHz oder 400 - 430 MHz eingestellt.Kompakte Abmessungen – besonders geeignet für mobile Anwendungen.FME-Anschlüsse zum direkten Anschluss von FME-Kabeln ohne zusätzlichen Adapter.Für den Parallelbetrieb von zwei Funkgeräten (Transceivern) bei denen größtmögliche Entkopplung (Isolation) erforderlich ist.Integriertes SWR-Anpassungsnetzwerk zur Optimierung der Isolation im Frequenzbereich von 380 – 410 MHz oder 400 – 430 MHz. Über das Anpassungsnetzwerk kann das effektive SWR der Antenne optimiert und damit die Isolation zwischen den Ports des Combiners deutlich verbessert werden.Hohe Isolation erreichbar: Bis zu 60 dB (Abhängig vom SWR der angeschlossenen Antenne).Die Anpassung des SWR-Einstellnetzwerkes erfolgt über eingebaute Drehkondensatoren.Max. TETRA-Sendeleistung 2 x 10 W.Auch als Gleichstromteiler für max. 20 W.Sehr geringe Welligkeit über den gesamten Frequenzbereich.

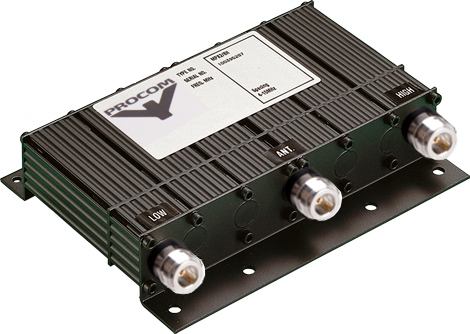

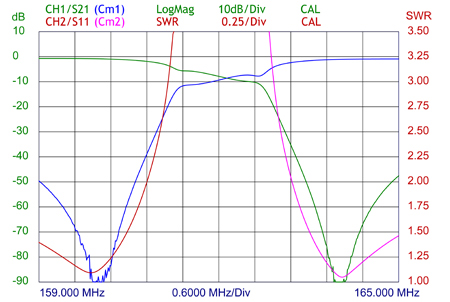

Procom Mini-Duplexer (MPX 2/6 H-4/6-BNC) Der Procom MPX 2/6 H-4/6-BNC ist ein passiver Mini-Duplexer (Weiche) zur gleichzeitigen Nutzung einer einzigen Antenne für zwei verschiedene Frequenzbereiche.Details & technische DatenPassiver Mini-Duplexer / Diplexer (Weiche) für zwei FrequenzbereicheVariante H (High) – für den oberen Frequenzbereich optimiertAnschlüsse: BNC-Buchse (50 Ω)Geringe Einfügedämpfung, hohe Isolation zwischen den PortsKompakte Bauform für Fahrzeug- und Festinstallationen

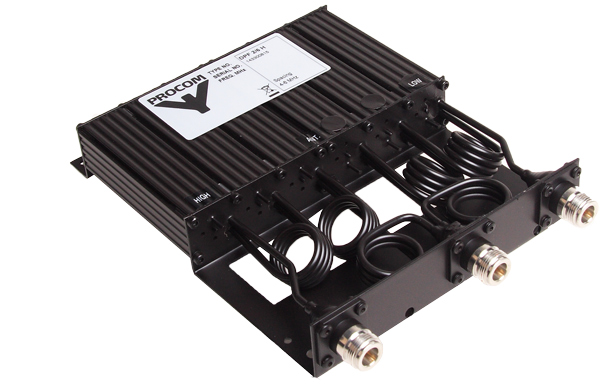

Procom Duplexfilter (DPF 70/6-9/13-N) Der Procom DPF 70/6-9/13-N ist eine 6-kreisige Duplexweiche für professionelle Duplex-Funkanlagen im UHF-Band 400–470 MHz.Details & technische Daten6-kreisig (6 Resonatoren) – maximale Selektion und RauschunterdrückungFrequenzbereich: 400 – 470 MHz (UHF PMR/BOS-Band)TX/RX-Duplexabstand: 9 – 13 MHzEinfügedämpfung TX-ANT / ANT-RX: typisch < 1,0 dBTX-Rauschunterdrückung bei RX-Frequenz: > 60 dBIsolierung RX auf TX-Frequenz: > 60 dBAnschlüsse: N-Buchse (50 Ω)

Procom Zweiweg Leitungssplitter Kombinator CPS 2-445 (420-470 MHz) Der Procom 420-470 MHz ist ein professioneller Leitungssplitter für die Aufteilung von HF-Signalen in Funkanlagen.Details & technische DatenDie Leistungsteiler der CPS-Serie werden unter Verwendung hochwertiger Koaxialkabel und Steckverbinder hergestellt.Die CPS-Leistungsteiler verwenden Viertelwellen-Koaxialkabel-Transformatorabschnitte, um zwei oder mehr Lasten an eine Quelle anzupassen.Die Verbindungspunkte der CPS-Leistungsverteiler sind vollständig mit Polyurethanharz in einem Aluminiumrohr eingekapselt, wodurch das Eindringen von Staub und Feuchtigkeit vollständig verhindert wird.Ehemaliges Markenprodukt von Skymasts.

Procom Mini-Duplexer (MPX 2/6 L-4/6-N) Der Procom MPX 2/6 L-4/6-N ist ein passiver Mini-Duplexer (Weiche) zur gleichzeitigen Nutzung einer einzigen Antenne für zwei verschiedene Frequenzbereiche.Details & technische DatenPassiver Mini-Duplexer / Diplexer (Weiche) für zwei FrequenzbereicheVariante L (Low) – für den unteren Frequenzbereich optimiertAnschlüsse: N-Buchse (50 Ω)Geringe Einfügedämpfung, hohe Isolation zwischen den PortsKompakte Bauform für Fahrzeug- und Festinstallationen

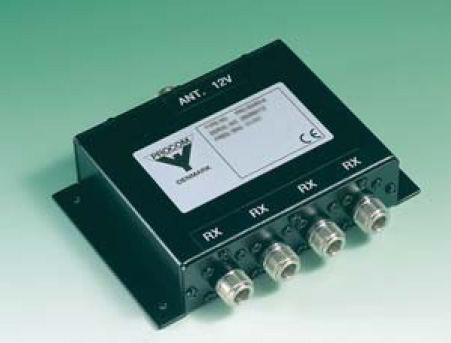

Procom 50-1200 MHz breitbandiger 4 Kanal Aktiv-Empfängerverteiler (HPRS4W-N) Der Procom HPRS4W-N ist ein aktiver 4-Kanal-Empfängerverteiler für den Frequenzbereich 50–1200 MHz.Details & technische Daten4 Empfangsausgänge mit integriertem Breitbandverstärker (aktiv)Frequenzbereich: 50 – 1200 MHz (VHF bis L-Band)Anschlüsse: N-Buchse (50 Ω)Geringer RauschbeitragProfessioneller Einsatz in BOS-Leitstellen und Mehrempfänger-Systemen

Procom Duplexfilter (DPF 2/6 L-4/6-N) Das Procom DPF 2/6 L-4/6-N ist ein professioneller Duplexfilter, der den simultanen Sende- und Empfangsbetrieb auf einer gemeinsamen Antenne ermöglicht.Details & technische DatenDPF 2/6 L-4/6-N6-kreisiger Duplexfilter138-156MHz4-6MHzN-Anschluss

Procom BPF 70/3 N Bandpassfilter Der Procom BPF 70/3 ist ein 3-kreisiger Bandpassfilter mit intern gekoppelten ¼ λ-Resonatoren für das 70-cm-Band.Details & technische DatenFiltertyp: 3-kreisiger Bandpassfilter (¼ λ-Resonatoren)Frequenzbereich: 380–470 MHzMax. Eingangsleistung: 50 WEinfügedämpfung: ≤ 1,4 dBImpedanz: 50 ΩAnschluss: N(f)

Procom 2m-Band 4-kreisiger Bandpaßfilter (BPF2/4) Der Procom BPF2/4 ist ein leistungsstarker Bandpassfilter für den professionellen Einsatz in Funkanlagen.Details & technische DatenProcom 2m-Band 4-kreisiger BandpaßfilterFrequenzbereich: 144-175 MHzMaximale Eingangsleistung: 35Wmit BNC-Buchsen, andere Anschlüsse auf Anfrage lieferbarWerkscode: BPF 2/4

Procom Hochpassfilter (HP 380/174-FME) Der Procom HP 380/174-FME ist ein professioneller Hochpassfilter für den Einsatz in anspruchsvollen Funkanlagen.Details & technische DatenProcom HochpassfilterDurchlassbereich: 380-1000 MHzWerkscode: HP 380-FME

Procom Mini-Duplexer (MPX 2/6 L-4/6-BNC) Der Procom MPX 2/6 L-4/6-BNC ist ein passiver Mini-Duplexer (Weiche) zur gleichzeitigen Nutzung einer einzigen Antenne für zwei verschiedene Frequenzbereiche.Details & technische DatenPassiver Mini-Duplexer / Diplexer (Weiche) für zwei FrequenzbereicheVariante L (Low) – für den unteren Frequenzbereich optimiertAnschlüsse: BNC-Buchse (50 Ω)Geringe Einfügedämpfung, hohe Isolation zwischen den PortsKompakte Bauform für Fahrzeug- und Festinstallationen

Procom Mini-Duplexer (MPX 70/6H-7/9-N) Der Procom MPX 70/6H-7/9-N ist ein passiver Mini-Duplexer (Weiche) zur gleichzeitigen Nutzung einer einzigen Antenne für zwei verschiedene Frequenzbereiche im UHF/VHF-Bereich.Details & technische DatenPassiver Mini-Duplexer / Diplexer (Weiche) für UHF/VHF-FrequenzbereicheBaureihe 70/6H – Variante H (High)Anschlüsse: N-Buchse (50 Ω)Geringe Einfügedämpfung, hohe Isolation zwischen den PortsKompakte Bauform für Fahrzeug- und Festinstallationen

Procom Duplexfilter (DPF 70/6-13/16-N) Das Procom DPF 70/6-13/16-N ist ein professioneller Duplexfilter, der den simultanen Sende- und Empfangsbetrieb auf einer gemeinsamen Antenne ermöglicht.Details & technische DatenDer DPF 70/6… ist ein Duplexfilter mit 6 Kavitäten für Duplex-Transceiver.Der DPF 70/6… ist im gesamten 406 - 500 MHz-Band einstellbar. Der Duplexer kann je nach gewünschtem Duplexabstand in vier verschiedenen Ausführungen geliefert werden. Siehe auch „Bestellinformationen“ unten.Der DPF 70/6… ist in erster Linie für Geräte gedacht, bei denen Tx und Rx auf einzelnen Frequenzen arbeiten, er kann aber auch, allerdings mit etwas reduzierter Datenmenge, dort eingesetzt werden, wo Tx und Rx auf mehreren Kanälen, also innerhalb einer bestimmten Portbandbreite, arbeiten . Im letzten Fall empfiehlt sich eine Werksabstimmung.Der Filter verwendet ¼ λ-Hohlräume über die gesamte Länge in einem kompakten Gehäuse aus extrudiertem Aluminium. Das Gehäuse besteht aus passiviertem Stahl, die Koaxialkabel und Anschlüsse sind mit Teflon isoliert.DPF 70/6... ist mit schwarzem Vinyl beschichtet, um Korrosion zu verhindern.

Procom Duplexfilter (DPF 70/6-5/7-N) Das Procom DPF 70/6-5/7-N ist ein professioneller Duplexfilter, der den simultanen Sende- und Empfangsbetrieb auf einer gemeinsamen Antenne ermöglicht.Details & technische DatenDer DPF 70/6… ist ein Duplexfilter mit 6 Kavitäten für Duplex-Transceiver.Der DPF 70/6… ist im gesamten 406 - 500 MHz-Band einstellbar. Der Duplexer kann je nach gewünschtem Duplexabstand in vier verschiedenen Ausführungen geliefert werden. Siehe auch „Bestellinformationen“ unten.Der DPF 70/6… ist in erster Linie für Geräte gedacht, bei denen Tx und Rx auf einzelnen Frequenzen arbeiten, er kann aber auch, allerdings mit etwas reduzierter Datenmenge, dort eingesetzt werden, wo Tx und Rx auf mehreren Kanälen, also innerhalb einer bestimmten Portbandbreite, arbeiten . Im letzten Fall empfiehlt sich eine Werksabstimmung.Der Filter verwendet ¼ λ-Hohlräume über die gesamte Länge in einem kompakten Gehäuse aus extrudiertem Aluminium. Das Gehäuse besteht aus passiviertem Stahl, die Koaxialkabel und Anschlüsse sind mit Teflon isoliert.DPF 70/6... ist mit schwarzem Vinyl beschichtet, um Korrosion zu verhindern.Der DPF 70/6… ist ein Duplexfilter mit 6 Kavitäten für Duplex-Transceiver.Der DPF 70/6… ist im gesamten 406 - 500 MHz-Band einstellbar. Der Duplexer kann je nach gewünschtem Duplexabstand in vier verschiedenen Ausführungen geliefert werden. Siehe auch „Bestellinformationen“ unten.Der DPF 70/6… ist in erster Linie für Geräte gedacht, bei denen Tx und Rx auf einzelnen Frequenzen arbeiten, er kann aber auch, allerdings mit etwas reduzierter Datenmenge, dort eingesetzt werden, wo Tx und Rx auf mehreren Kanälen, also innerhalb einer bestimmten Portbandbreite, arbeiten . Im letzten Fall empfiehlt sich eine Werksabstimmung.Der Filter verwendet ¼ λ-Hohlräume über die gesamte Länge in einem kompakten Gehäuse aus extrudiertem Aluminium. Das Gehäuse besteht aus passiviertem Stahl, die Koaxialkabel und Anschlüsse sind mit Teflon isoliert.DPF 70/6... ist mit schwarzem Vinyl beschichtet, um Korrosion zu verhindern.

Procom TETRA Koppler mit SWR-Anpassnetzwerk (380-410MHz) Der Procom PRO-PHY 450-2/380-410/SWR ist ein 2-fach TETRA-Funkgerätekoppler mit integriertem, justierbarem SWR-Anpassnetzwerk für den TETRA-BOS-Frequenzbereich 380–410 MHz.Details & technische DatenFrequenzbereich: 380–410 MHz (TETRA BOS)Justierbares SWR-Anpassnetzwerk zur Entkopplungsoptimierung vor Ort2-fach Zusammenschaltung von TETRA-Funkgeräten auf eine AntenneN-Buchsen-Anschlüsse (50 Ω)Wandmontage mit Laschen möglichParallelbetrieb bei optimierter Antennenanpassung möglich

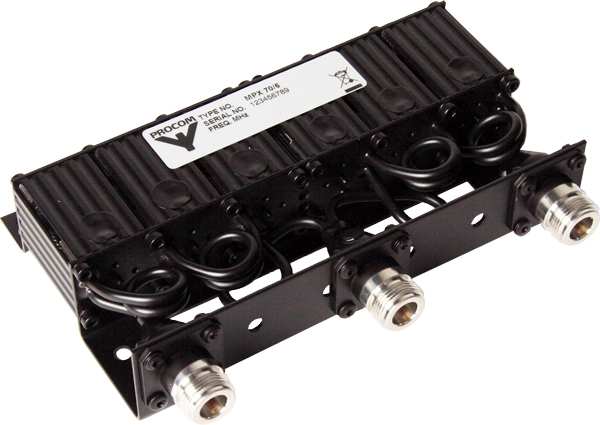

Procom Mini-Duplexer (MPX 70/6H-5/7-N) Das Procom MPX 70/6H-5/7-N ist eine professionelle HF-Komponente für den Einsatz in Funkanlagen und Basisstationen.Details & technische DatenDer MPX 70/6… ist ein miniaturisierter Duplexfilter mit 6 Resonatoren für Duplex-Funktelefone. Dieser kompakte „Miniplexer“ erfüllt die Forderung nach einem modernen, platzsparenden Hochleistungsfiltertyp.Der Duplexer wird in einer Low-Band-Version geliefert: MPX 70/6 L, abstimmbar im Bereich von 406 bis 440 MHz, und in einer High-Band-Version: MPX 70/6 H, abstimmbar im Bereich von 430 bis 470 MHz. Auch diese Modelle werden je nach erforderlichem Duplexabstand in 4 verschiedenen Ausführungen geliefert. Siehe auch „Bestellinformationen“ unten.Die MPX 70/6…-Modelle sind in erster Linie für Geräte gedacht, bei denen Tx und Rx auf einzelnen Frequenzen arbeiten, sie können aber auch, allerdings mit etwas reduzierter Datenmenge, dort verwendet werden, bei denen Tx und Rx auf mehreren Kanälen, also innerhalb einer bestimmten Frequenz, arbeiten Portbandbreite. Im letzten Fall empfiehlt sich eine Werksabstimmung.Die Miniaturisierung des Filters wurde durch den Einsatz spezieller temperaturkompensierter Spiralresonatoren mit hohem Q realisiert.Das Gehäuse besteht aus stranggepresstem Aluminium, das Chassis aus Stahl, und in den starren Koaxialkabeln und in den Anschlüssen wurde eine Teflonisolierung eingesetzt.MPX 70/6... ist mit schwarzem Vinyl beschichtet, um Korrosion zu verhindern.

Procom 0-3 GHz 10dB Dämpfungsglied mit N-Anschluss 2W (PRO-ATT-10-2-3-N) Das Procom PRO-ATT-10-2-3-N ist ein hochwertiges HF-Dämpfungsglied mit 10 dB Dämpfung für den professionellen Funkeinsatz.Details & technische DatenProcom 10dB Dämpfungsglied, 2WFrequenzbereich: 0-3 GHzmit N-BuchseWerkscode: PRO-ATT-10-2-3-N

Procom 70cm-Band 3db Hybrid-Ringkoppler (PRO-MPHY450-3dB-2N) Der Procom PRO-MPHY450-3dB-2N ist ein Hybrid-Ringkoppler (3-dB-Koppler) für die gleichmäßige Leistungsaufteilung in professionellen Funkanlagen.Details & technische DatenProcom 70cm-Band 3dB Hybrid-Ringkoppler im KompaktgehäuseFrequenzbereich: 380-470 MHzMaximale Leistung:25 Watt als Leistungsteiler15 Watt als Kopplermit N-BuchsenWerkscode: PRO-MPHY450-3dB-2N

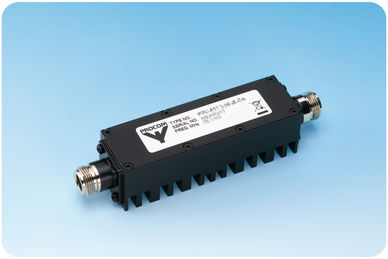

Procom 0-3 GHz 6dB Dämpfungsglied mit N-Anschluss 25W Das Procom Procom 0-3 GHz 6dB Dämpfungsglied mit N-Anschluss 25W ist ein hochwertiges HF-Dämpfungsglied mit 6 dB Dämpfung für den professionellen Funkeinsatz.Details & technische DatenProcom 6dB Dämpfungsglied, 25WFrequenzbereich: 0-3 GHzmit N-BuchseWerkscode: PRO-ATT-6-25-3-N

Multi-band Power-Tapper 88 - 5850 MHz Der Procom Multi-band Power-Tapper für den Frequenzbereich 88–5850 MHz ist ein breitbandiges passives HF-Bauelement zum Abgreifen eines Teils der Signalleistung aus einem HF-Übertragungsweg.Details & technische DatenExtrem breitbandige Abdeckung: 88 – 5850 MHzPassives HF-Bauelement (kein Stromversorgungsbedarf)Signalüberwachung und LeistungsauskopplungEinsatz in Multi-Band-DAS-Systemen und BreitbandanlagenKompakte Bauform

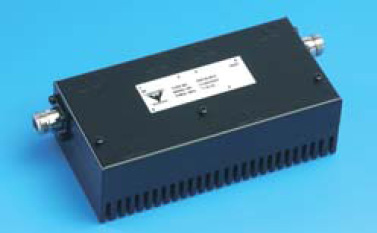

Procom 66-88 MHz Doppel-Isolator (PRO-IS-85-D) Der Procom PRO-IS-85-D ist ein professioneller HF-Isolator, der Reflexionen vom Sender fernhält und so den Senderverstärker vor Rückreflexionen schützt.Details & technische DatenProcom Doppel-IsolatorFrequenzbereich: 66-88 MHzserienmäßiger Lastwiderstand 40 WattMaximale Eingangsleistung: 100 Wattmit N-BuchsenWerkscode: PRO-IS-85-D

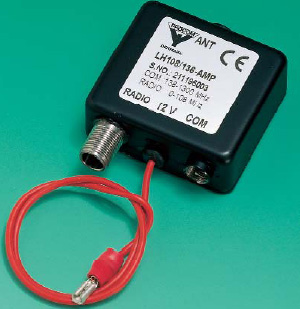

Procom aktive Radioweiche (LH108/136-AMP) Die Procom LH108/136-AMP ist eine professionelle Radioweiche zur Trennung oder Zusammenführung von Signalen unterschiedlicher Frequenzbereiche auf einer gemeinsamen Leitung.Details & technische DatenProcom aktive Radioweiche: Mobilfunk-GSM/FM-RadioFrequenzbereiche: Low: 0-108 MHz inkl. rauscharmer VerstärkerHigh: 136-1300 MHzMaximale Leistung: 35W2x MFME-Stecker1x CRC-Anschluss (M10x0,75)Werkscode: LH 108/136-AMP

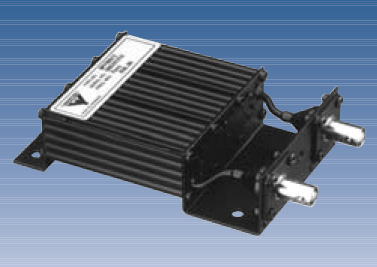

Procom 3-kreisiger Bandpaßfilter 820-960 MHz (BPF900/3) Der Procom BPF900/3 ist ein leistungsstarker Bandpassfilter für den professionellen Einsatz in Funkanlagen.Details & technische DatenProcom 3-kreisiger BandpaßfilterFrequenzbereich: 820-960 MHzMaximale Eingangsleistung: 50Wmit BNC-Buchsen, andere Anschlüsse auf Anfrage lieferbarWerkscode: BPF 900/3

Procom Symetrischer 2-fach Leistungsteiler (PRO-PS2-DC-2,5G) Der Procom PRO-PS2-DC-2,5G ist ein präziser HF-Leistungsteiler für die gleichmäßige Aufteilung von Sendesignalen auf mehrere Antennen oder Endgeräte.Details & technische DatenProcom Symetrischer 2-fach LeistungsteilerFrequenzbereich: 0 – 2500 MHzkompakter, resistiver 2 Kanal Leistungsteiler/-Koppler10WWerkscode: PRO-PS2-DC-2,5G
