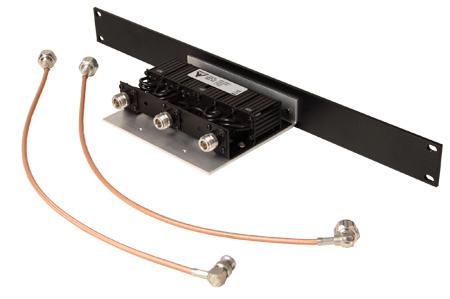

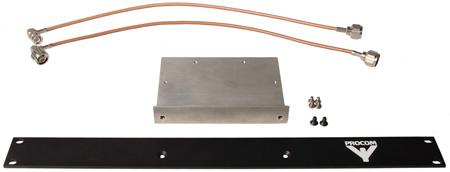

Procom Montagesatz für MPX 70/6-N u. MPX 2/6-N
154,70 €
Beschreibung
- Der MPX 70/6… ist ein miniaturisierter Duplexfilter mit 6 Resonatoren für Duplex-Funktelefone. Dieser kompakte „Miniplexer“ erfüllt die Forderung nach einem modernen, platzsparenden Hochleistungsfiltertyp.
- Der Duplexer wird in einer Low-Band-Version geliefert: MPX 70/6 L, abstimmbar im Bereich von 406 bis 440 MHz, und in einer High-Band-Version: MPX 70/6 H, abstimmbar im Bereich von 430 bis 470 MHz. Auch diese Modelle werden je nach erforderlichem Duplexabstand in 4 verschiedenen Ausführungen geliefert. Siehe auch „Bestellinformationen“ unten.
- Die MPX 70/6…-Modelle sind in erster Linie für Geräte gedacht, bei denen Tx und Rx auf einzelnen Frequenzen arbeiten, sie können aber auch, allerdings mit etwas reduzierter Datenmenge, dort verwendet werden, bei denen Tx und Rx auf mehreren Kanälen, also innerhalb einer bestimmten Frequenz, arbeiten Portbandbreite. Im letzten Fall empfiehlt sich eine Werksabstimmung.
- Die Miniaturisierung des Filters wurde durch den Einsatz spezieller temperaturkompensierter Spiralresonatoren mit hohem Q erreicht.
- Das Gehäuse besteht aus stranggepresstem Aluminium, das Chassis aus Stahl, und in den starren Koaxialkabeln und in den Anschlüssen wurde eine Teflonisolierung eingesetzt.
- MPX 70/6... ist mit schwarzem Vinyl beschichtet, um Korrosion zu verhindern.
Eigenschaften
| Artikelart: | Combiner und Filter |
|---|---|
| Procom Filter: | Duplexfilter, Diplexer und Leistungsteiler |
Dokumente 1
Hier finden sie unsere Produkt Downloads.
Related Products
Für zukünftige Lösungen Integration eines Duplexfilters mit Repeater.Wird unmontiert und ohne Filter geliefert (separat zu bestellen).Das 19-Zoll-Duplexer-Montageset mit den Procom-Duplexfiltern MPX 2/6..., MPX 70/6..., DPF 2/6... und DPF 70/6 lässt sich einfach in ein Rack einbauen.Das Montageset ist eine Einheit (1 HE) hoch und mit beiden Typen von Procom-Duplexfiltern kompatibel, einem für MPX-Filter und einem für DPF-Filter.
