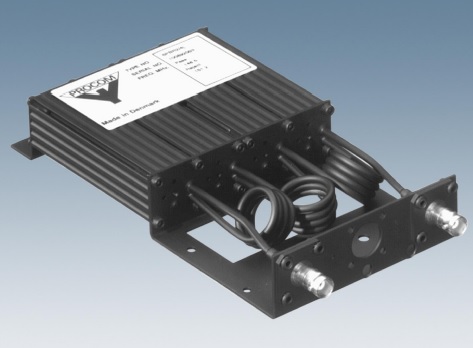

Procom BPBR 2-4/H 152-175 MHz
351,17 €
Produktnummer:
8420
Hersteller:
Procom
Herstellernummer:
200001345
Beschreibung
- Der BPBR 2/4… und der BRBP 2/4… sind Pass-/Sperrfilter mit 4 Hohlräumen, die eine Frequenz oder ein Frequenzband durchlassen und eine andere in unmittelbarer Nähe der Durchlassfrequenz unterdrücken.
- Die Filter werden in zwei Grundmodellen geliefert: Bei den BPBR-Typen liegt der Sperrbereich auf der hohen Seite der Durchlassfrequenz und bei den BRBP-Typen liegt der Sperrbereich auf der niedrigen Seite der Durchlassfrequenz.
- Diese Filtertypen können verwendet werden, um einen Empfänger vor Störungen durch einen nahegelegenen Sender zu schützen. Die Filter sind so abgestimmt, dass sie das Störsignal unterdrücken. Pass-Reject-Filter werden eingesetzt, wenn der Abstand zwischen dem Nutzsignal und dem Störsignal so gering ist, dass die Flankensteilheit normaler Bandpass- oder Kerbfilter nicht ausreicht, um eine ausreichende Unterdrückung zu gewährleisten.
- Diese Filter sind in erster Linie dazu gedacht, zwei einzelne Frequenzen durchzulassen und zu unterdrücken. Die Filter können jedoch auch so abgestimmt werden, dass sie mehrere einzelne Frequenzen durchlassen und abweisen oder eine bestimmte Portbandbreite für den Durchgang und die Unterdrückung aufweisen. In diesen Fällen wird eine Werksabstimmung empfohlen.
- Sowohl der BPBR 2/4… als auch der BRBP 2/4… werden in einer High-Band- und einer Low-Band-Version geliefert, die auf 136–154 bzw. 152–175 MHz abstimmbar sind. Diese Modelle sind wiederum in Untermodelle unterteilt, die jeweils mit einem bestimmten Abstand zwischen der Pass-Frequenz und der Zurückweisungsfrequenz arbeiten. Siehe „Bestellinformationen“ unten.
- Aufgrund der Verwendung von temperaturkompensierten Spiralresonatoren mit hohem Q hat der Filter sehr kleine physikalische Abmessungen.
- Das Gehäuse besteht aus stranggepresstem Aluminium, das Chassis aus passiviertem Stahl und in den starren Koaxialkabeln und in den Anschlüssen wurde eine Teflonisolierung eingesetzt.
- Der Filter ist mit schwarzem Vinyl beschichtet, um Korrosion zu verhindern.
Eigenschaften
| Artikelart: | Combiner und Filter |
|---|---|
| Frequenz: | 144-175 MHz Band |
| Procom Filter: | Filter |
