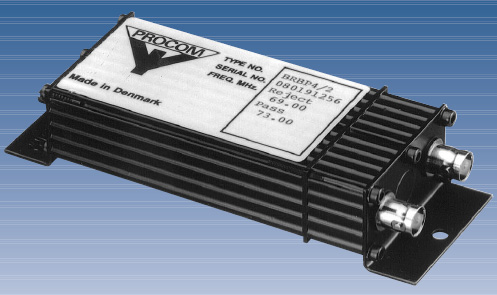

Procom 4m-Band 4-kreisiger Bandsperrpassfilter
454,82 €
Produktnummer:
204
Hersteller:
Procom
Herstellernummer:
200001487
Beschreibung
-
- Der BPBR 4/2 und der BRBP 4/2 sind Pass-Sperrfilter mit zwei Hohlräumen, die eine Frequenz oder ein Frequenzband durchlassen und eine andere in unmittelbarer Nähe der Durchlassfrequenz unterdrücken.
- Beim BPBR 4/2 liegt der Sperrbereich auf der hohen Seite der Durchlassfrequenz und beim BRBP 4/2 liegt der Sperrbereich auf der niedrigen Seite der Durchlassfrequenz.
- Diese Filtertypen können verwendet werden, um einen Empfänger vor Störungen durch einen nahegelegenen Sender zu schützen. Die Filter sind so abgestimmt, dass sie das Störsignal unterdrücken. BPBR-Filter werden eingesetzt, wenn der Abstand zwischen dem Nutzsignal und dem Störsignal so gering ist, dass die Flankensteilheit normaler Bandpassfilter oder Kerbfilter nicht ausreicht, um eine ausreichende Unterdrückung zu gewährleisten.
- Die Standard-BPBR-Filter können im gesamten 4-m-Band mit einem Abstand von 1,5 bis 16 MHz zwischen den Betriebsfrequenzen abgestimmt werden. Bei Abständen zwischen 2,5 und 16 MHz liegt die Einfügungsdämpfung unter 1,0 dB. Beim engsten Abstand von 1,5 MHz wird die Einfügungsdämpfung unter 1,9 dB gehalten.
- Aufgrund der Verwendung von Spiralresonatoren mit hoher Güte und diskreten Komponentenverbindungen haben die Filter sehr kleine Abmessungen.
- Das Gehäuse besteht aus stranggepresstem Aluminium, das Chassis aus passiviertem Stahl und die Anschlüsse sind mit Teflon-Isolierung versehen. Die Filter sind mit schwarzem Vinyl beschichtet, um Korrosion zu verhindern.
- Sorgfältiges Design und Materialauswahl gewährleisten einen zuverlässigen Betrieb über einen weiten Temperaturbereich.
Eigenschaften
| Artikelart: | Combiner und Filter |
|---|---|
| Procom Filter: | Bandsperrkavitäten |
